G5 - 通用型热缩套管
- 上一篇：没有了
- 下一篇：G5-CB - 超薄型热缩套管
应用：
G5为聚烯烃材料，符合目前环保法规，被广泛应用于工业及商业领域，如电线接头、金属管、电子元件等外层绝缘保护。
认证 / 规范：
UL224 File no. E255532 ,125˚C VW-1 600V操作温度范围：
操作温度: -55˚C~125˚C
最低收缩温度: 70˚C
完全收缩温度: 110˚C以上
产品特性：
收缩率:2:1
非常柔软，高阻燃性能
对通常的可溶解性液体有抵抗性
优异的物理，化学和电子性能
符合RoHS

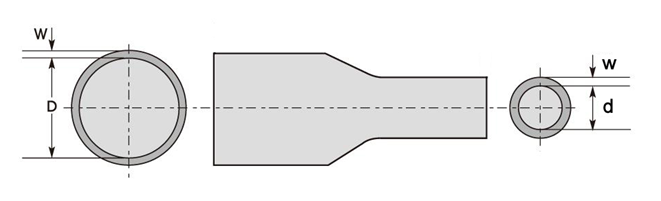

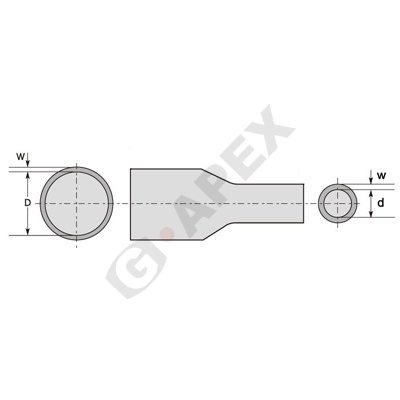

产品规格：
| 产品型号 | 尺寸(mm) | 收缩前(mm) | 收缩后(mm) |
标准长度 (Meter) |
||
|---|---|---|---|---|---|---|
| 内径(D) | 壁厚(W) |
内径 (最大) (d) |
壁厚 (最小) (w) |
|||
|
G5-0008 |
0.8 |
1.0±0.2 |
0.15±0.05 |
0.60 |
0.25 |
200 |
|
G5-0010 |
1.0 |
1.5±0.3 |
0.20±0.05 |
0.70 |
0.33 |
200 |
|
G5-0015 |
1.5 |
2.0±0.3 |
0.20±0.05 |
0.80 |
0.34 |
200 |
|
G5-0020 |
2.0 |
2.5±0.3 |
0.20±0.05 |
1.00 |
0.34 |
200 |
|
G5-0025 |
2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.42 |
200 |
|
G5-0030 |
3.0 |
3.5±0.3 |
0.25±0.05 |
1.50 |
0.42 |
200 |
|
G5-0035 |
3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.42 |
200 |
|
G5-0040 |
4.0 |
4.5±0.3 |
0.25±0.05 |
2.00 |
0.42 |
200 |
|
G5-0045 |
4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.42 |
100 |
|
G5-0050 |
5.0 |
5.5±0.3 |
0.28±0.05 |
2.5 |
0.52 |
100 |
|
G5-0060 |
6.0 |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.52 |
100 |
|
G5-0070 |
7.0 |
7.6±0.3 |
0.30±0.07 |
3.5 |
0.56 |
100 |
|
G5-0080 |
8.0 |
8.6±0.3 |
0.30±0.07 |
4.0 |
0.56 |
100 |
|
G5-0090 |
9.0 |
9.6±0.3 |
0.30±0.07 |
4.5 |
0.56 |
100 |
|
G5-0100 |
10.0 |
10.7±0.4 |
0.30±0.07 |
5.0 |
0.56 |
100 |
|
G5-0110 |
11.0 |
11.7±0.4 |
0.30±0.07 |
5.5 |
0.56 |
100 |
|
G5-0120 |
12.0 |
12.7±0.4 |
0.30±0.07 |
6.0 |
0.56 |
100 |
|
G5-0130 |
13.0 |
13.7±0.4 |
0.35±0.08 |
6.5 |
0.69 |
100 |
|
G5-0140 |
14.0 |
14.7±0.4 |
0.35±0.08 |
7.0 |
0.69 |
100 |
|
G5-0150 |
15.0 |
15.7±0.5 |
0.35±0.08 |
7.5 |
0.69 |
100 |
|
G5-0160 |
16.0 |
16.7±0.5 |
0.35±0.08 |
8.0 |
0.69 |
100 |
|
G5-0170 |
17.0 |
17.7±0.5 |
0.40±0.10 |
8.5 |
0.77 |
100 |
|
G5-0180 |
18.0 |
19.0±0.5 |
0.40±0.10 |
9.0 |
0.77 |
100 |
|
G5-0200 |
20.0 |
21.0±0.5 |
0.40±0.10 |
10.0 |
0.77 |
100 |
|
G5-0220 |
22.0 |
23.0±0.5 |
0.40±0.10 |
11.0 |
0.77 |
100 |
|
G5-0250 |
25.0 |
26.0±1.0 |
0.45±0.10 |
12.5 |
0.87 |
50 |
|
G5-0280 |
28.0 |
29.0±1.0 |
0.45±0.10 |
14.0 |
0.87 |
50 |
|
G5-0300 |
30.0 |
31.5±1.0 |
0.45±0.10 |
15.0 |
0.87 |
50 |
|
G5-0350 |
35.0 |
36.5±1.0 |
0.50±0.10 |
17.5 |
0.97 |
50 |
|
G5-0400 |
40.0 |
42.0±1.5 |
0.50±0.10 |
20.0 |
0.97 |
50 |
|
G5-0450 |
45.0 |
47.0±1.5 |
0.50±0.15 |
22.5 |
0.97 |
25 |
|
G5-0500 |
50.0 |
53.0±2.0 |
0.55±0.15 |
25.0 |
0.97 |
25 |
|
G5-0600 |
60.0 |
63.0±3.0 |
0.60±0.15 |
30.0 |
1.17 |
25 |
|
G5-0700 |
70.0 |
71.0±3.0 |
0.60±0.15 |
35.0 |
1.17 |
25 |
|
G5-0800 |
80.0 |
81.0±3.0 |
0.65±0.15 |
40.0 |
1.20 |
25 |
|
G5-0900 |
90.0 |
91.0±3.0 |
0.75±0.15 |
45.0 |
1.30 |
25 |
|
G5-1000 |
100 |
101.0±3.0 |
0.75±0.15 |
50.0 |
1.30 |
25 |
|
G5-1200 |
120 |
121.0±4.0 |
0.80±0.20 |
60.0 |
1.40 |
15 |
|
G5-1500 |
150 |
151.0±4.0 |
0.80±0.20 |
75.0 |
1.50 |
15 |
|
G5-1800 |
180 |
181.0±4.0 |
0.80±0.20 |
90.0 |
1.60 |
15 |
技术数据：
| 特性 | 标准 | 测试方法 | 典型值 |
|---|---|---|---|
|
长度变化率 |
-10%～10% |
ASTM D2671 |
通过 |
|
抗张强度 |
≥10.3MPa |
ASTM D638 |
≥11.3MPa |
|
断裂伸长率 |
≥200% |
ASTM D638 |
≥400% |
|
老化后抗 |
初始值的70% |
ASTM D638 |
≥80% |
|
老化后断 |
≥100% |
ASTM D 638 |
≥200% |
| 热冲击 |
无裂纹 |
ASTM D2671 |
无裂纹 |
| 低温柔软性 |
无裂纹 |
ASTM D2671 |
无裂纹 |
| 绝縁耐压 |
AC2500V/60S |
ASTM D2671 |
无击穿 |
| 体积电阻率 |
≥1014Ω‧cm |
ASTM D876 |
≥1014Ω‧cm |
| 绝缘强度 |
≥19.7kV/mm |
ASTM D2671 |
22 kV/mm |
| 阻燃性能 |
VW-1 |
UL224 |
通过 |
颜色：标准颜色：黑、白、红、蓝、黄、绿(其他颜色，其他尺寸，裁切可依客户需求另行订制) 35mm ~ 180mm (35mm含)以上规格无印刷字体
点击查看完整G5规格书
