热缩管越厚耐压越高吗?热缩管的厚度跟电压之间的关系
热缩管在原材料制作工艺一样的情况下,热缩管壁厚越厚、交流耐压试验等级越高。普通热缩管所涉及到的电压有1KV、10KV、35KV热缩管。
不同耐压等级的母排热缩管的区别:
外观上,这是最重要的区别,这里主要指的是母排热缩管的壁厚,随着耐压等级的提升,母排热缩管的壁厚也会随着提升,所以区分母排热缩管耐压等级的最直接方法就是看其壁厚。
普通的热收缩套管耐压等级有:300V;600V。一般如下:
耐压测试:
耐压测试(puncturetest)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。工频耐压试验其试验电压为被试设备额定电压的一倍至数倍,不低于1000V。其加压时间:对于以瓷和液体为主要绝缘的设备为1分钟,对于以有机固体为主要绝缘的设备为5分钟,对于电压互感器为3分钟,对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。
合格标准:
1.耐压试验过程中无渗漏或破损;
2.可见的变形;
3.过程中无异常的响声;
4.抗拉强度规定值下限大于或等于540MPa材料制造的容器,表面经无损检测抽查未发现裂纹。
一般G-APEX热缩管标称的热缩管耐压为600V,耐压等级根据热缩管的材质以及壁厚相关,壁厚越厚耐压等级越高。一般热缩管测试实际耐压要高于600V,一般耐压1KV以上。

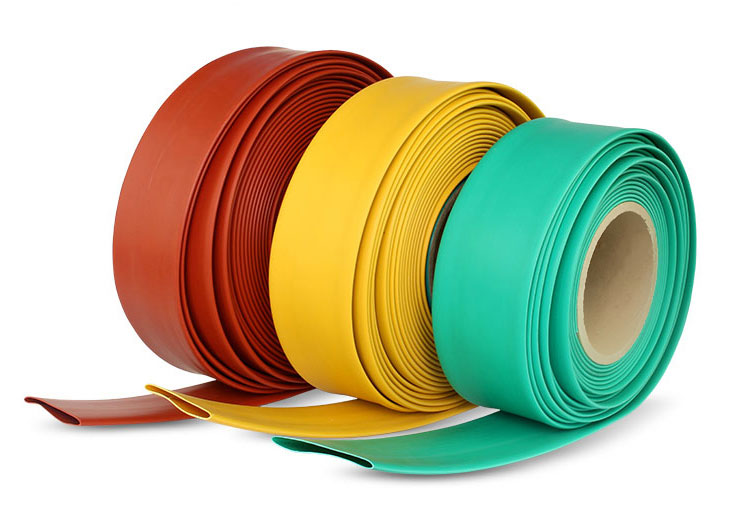

高压母排热缩套管一般分为以下三种:
HB1-高压母排热缩套管(耐压3.6kV)
HB2-高压铜排热收缩套管(耐压15-24KV)
HB3-高压母排热缩套管(耐压36KV)

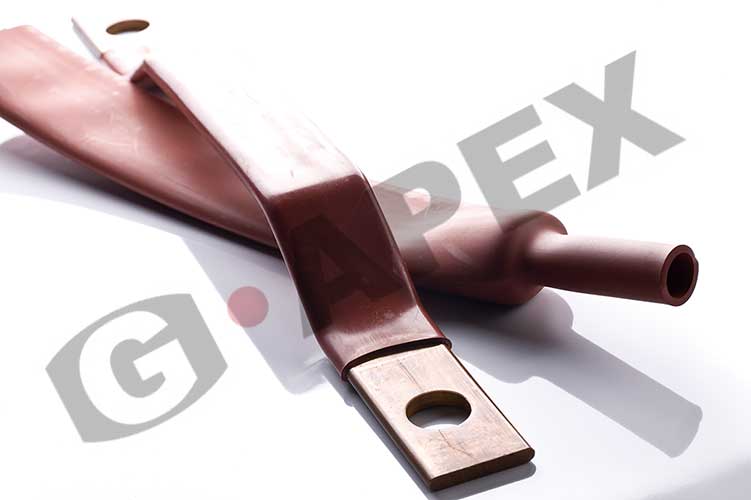

HB1适合3.6kV以下母排绝缘应用,多颜色的选择性方便母排分色使用,柔软及良好的抗机械性、抗紫外线性能,方便在直线或弯曲母排加工,使被包覆的产品得到安全可靠的长期保护。
HB2由聚烯烃材料制作而成,优异的柔软性,让施工者在弯曲母排的加工作业变得非常容易,环保聚烯烃材料可以提供24kV以下的可靠绝缘保护,防止闪络及意外碰触的可能。使用HB2对母排的包覆,可以缩减开关柜的空间设计以及降低成本。
HB3的壁厚较前两种都要厚,具有可靠的绝缘保护,能提供36kV以下母排的绝缘和抗闪络保护,交联的聚烯烃材料具有抗紫外线及阻燃性能,无论在恶劣的高温、化学环境下都能提供母排长期绝缘和耐压保护。
相关认证规范:IEC60060-1
产品特性:
HB1收缩率2:1;HB2&HB3收缩率为2.5:1;
耐腐蚀、阻燃;
优异的化学抵抗性和绝缘性能等;
有红、黄、蓝、绿、白、黑等色供分色用
技术数据:长度变化率、抗张强度、老化后抗张强度、断裂伸长率、老化后断裂伸长率、低温柔软性、体积电阻率、绝缘耐压和阻然性能等。
