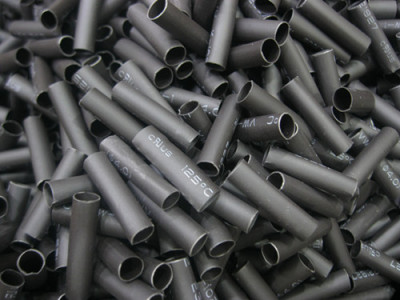

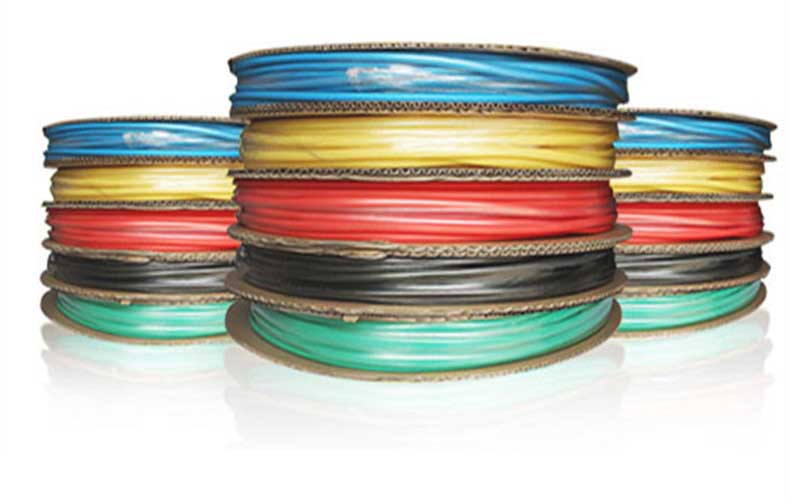

常见热缩管有哪些规格？G5-CB超薄型热缩套管，分类和用途

Part Number

产品型号

Nominal Size(mm)

尺寸(毫米)

As supplied (mm)

收缩前(毫米)

After recovered (mm)

收缩后(毫米)

Standard  Length

(Meter)

标准长度(米)

I.D.

内径

W.T.

壁厚

I.D.(max)

内径(最大)

W.T.(min)

壁厚(最小)

G5-CB0010

1.0

1.4±0.2

0.10±0.03

0.65

0.20

200

G5-CB0015

1.5

1.9±0.2

0.10±0.03

0.75

0.20

200

G5-CB0020

2.0

2.4±0.2

0.12±0.03

1.0

0.20

200

G5-CB0025

2.5

2.8±0.3

0.13±0.05

1.25

0.25

200

G5-CB0030

3.0

3.4±0.3

0.13±0.05

1.5

0.25

200

G5-CB0035

3.5

3.9±0.3

0.13±0.05

1.75

0.25

200

G5-CB0040

4.0

4.4±0.3

0.15±0.05

2.0

0.25

200

G5-CB0045

4.5

5.0±0.3

0.15±0.05

2.25

0.25

100

G5-CB0050

5.0

5.5±0.3

0.15±0.05

2.5

0.25

100

G5-CB0060

6.0

6.5±0.3

0.15±0.05

3.0

0.28

100

G5-CB0070

7.0

7.5±0.3

0.15±0.05

3.5

0.28

100

G5-CB0080

8.0

8.6±0.4

0.15±0.05

4.0

0.28

100

G5-CB0090

9.0

9.6±0.4

0.15±0.05

4.5

0.28

100

G5-CB0100

10.0

10.6±0.4

0.15±0.05

5.0

0.28

100

G5-CB0110

11.0

11.6±0.4

0.18±0.05

5.5

0.28

100

G5-CB0120

12.0

12.6±0.4

0.20±0.05

6.0

0.28

100

G5-CB0130

13.0

13.6±0.4

0.20±0.05

6.5

0.30

100

G5-CB0140

14.0

14.6±0.4

0.20±0.05

7.0

0.30

100

G5-CB0150

15.0

15.6±0.5

0.20±0.05

7.5

0.32

100

G5-CB0160

16.0

16.6±0.5

0.20±0.05

8.0

0.32

100

G5-CB0180

18.0

18.6±0.5

0.22±0.05

9.0

0.36

100

G5-CB0200

20.0

21.0±1.0

0.25±0.05

10.0

0.36

100

G5-CB0220

22.0

23.0±1.0

0.25±0.05

11.0

0.40

100

G5-CB0250

25.0

26.0±1.0

0.25±0.05

12.5

0.40

100

Property

Specification Requirement

Test Method

Typical Value

Longitudinal change

(150℃, 3min)

-10 ~10%

ASTM D 2671

Pass

Tensile strength

(500mm/min)

≧10.4MPa

ASTM D 638

≧11.4MPa

Elongation at break

≧200%

ASTM D 638

≧400%

Tensile strength after  aging(158℃/168 hrs.)

More than 70%

ASTM D 638

≧80%

Elongation after  aging(158℃/168 hrs.)

≧100%.

ASTM D 638

≧200%

Heat shock(200℃,4hrs)

No cracking

ASTM D 2671

Pass

Cold bend (-30℃,1 h.)

No cracking

ASTM D 2671

Pass

Dielectric  voltage  (AC2500V,60S)

No breakdown

UL224

Pass

Volume resistance

≧10¹⁴Ω‧cm

ASTM D 876

≧10¹⁴Ω‧cm

Dielectric strength

≧19.7KV/mm

ASTM D 2671

22 KV/mm

Flammability

Pass

UL224

Pass

特性

标准

测试方法

结果

长度变化率(150℃,3min)

-10%~10%

ASTM D 2671

通过

抗张强度(500mm/min)

≥10.4MPa

ASTM D 638

≥11.4MPa

断裂伸长率(500mm/min)

≥200%

ASTM D 638

≥400%

老化后抗张强(158℃,168h)

保留70%以上

ASTM D 638

≥80%

老化延伸度(158℃,168h)

≥100%

ASTM D 638

≥200%

热冲击(200℃,4h)

无裂纹

ASTM D 2671

通过

冷弯曲(-30℃,1h)

无裂纹

ASTM D 2671

通过

耐压(AC2500V, 60S)

无击穿

UL224

通过

体积电阻率

≥10¹⁴Ω.cm

ASTM D 876

≥10¹⁴Ω.cm

绝缘强度

≥19.7KV/mm

ASTM D 2671

22 KV/mm

阻燃性能

通过

UL224

通过
