热缩管的最新扩张技术【二】扩张技术

扩张技术

热缩管扩张技术主要取决于扩张设备和扩张模具,扩张设备有二种形式,一种是甘油加热扩张设备,另外一种是远红外线加热扩张设备,不论哪种扩张设备,有几个参数都是非常重要的,一是设备的传送速度要稳定,速度波动不能大于0.5%,二是加热温度控制要精确,控温误差不能大于2℃。扩张模具对扩张产品质量影响很大,不同规格的热缩管应使用不同的扩张模,即使扩张模具相同,不同模具的模具入口结构,对扩张产品的轴向收缩率的影响也非常大。

热缩管的最新扩张技术-2-3

扩张设备

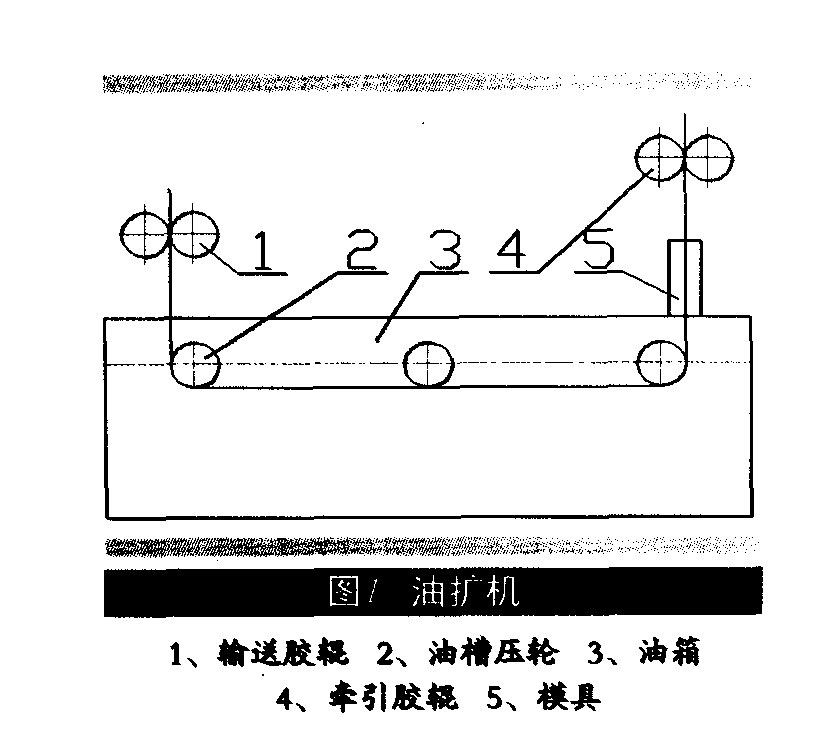

图1是热缩管油扩机,它由输送胶辊牵引胶辊(1),油槽压轮(2)、油箱(3)、牵引胶辊(4)、和模具(5)构成。输送胶辊和牵引胶辊的材质一般为氯丁橡胶或者PU,邵氏硬度60-80,胶辊直径一般为φ100-φ120mm,由伺服电机驱动。伺服电机的伺服驱动系统为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,控制性能更为可靠,具有恒力矩输出和较强的过载能力,能够抑制共振,弥补机械的刚性不足,能够自动频率解析,可检测出机械共振点,及时调整系统。因此输送及牵引非常平稳,速度波动不会大于0.5%。对于胶辊直径,应尽量设计得大一些,直径太小,则胶辊与产品的接触较少,扩张过程中,相互之间容易打滑,影响产品的轴向收缩率;直径太大,则加工困难,另外需要的安装空间也大,比较合适的尺寸为φ100-φ120mm。

热缩管的最新扩张技术-2-1

除了速度稳定性以外,油扩机另外一个主要参数就是温度控制精度,传统的温度控制精度,传统的温度控制系统由温控表、接触器、加热元件构成,这种温度控制方式,控制精度差,一般温度误差都在10℃以上,由于温度变化大,对热缩管的受热效果影响很大,最终影响产品的轴向收缩率。

为了克服传统的温度控制缺点,保证产品轴向收缩率,开发了一套全新的温度控制系统,它是由线形温控表、可控硅、触摸屏构成,这套系统由于采用了可控硅和触摸屏控制温度,温度设定与测量采用数字显示,直观准确,双向可控硅控制输出,切换无触点,使用寿命长,无噪音。系统具有PID调切功能,并且PID参数可以根据实际需要及时调节,有效克服温度过冲现象,使温度控制更准确,另外由于输出电压可以无级调节,能够适应不同的升温速度要求。这套系统的温度控制误差不会大于2℃,而且还能节约用电50%。

油扩机一般都以甘油为加热介质,选择甘油做加热介质的原因主要有二个,一是甘油溶于水,方便清洗,二是甘油的分解温度高,达到200℃以上,而热缩管的扩张温度一般为120℃-150℃,远低于甘油的分解温度,扩张过程中烟雾较少。但是在扩张过程中,甘油中不可避免的要混入水分,降低其分解温度,产生大量烟雾,污染环境。另外热缩管表面上附着的甘油,需要用水冲洗,甘油进入水中,对水质也造成污染。因此这种扩张机属于逐步被淘汰的机型。

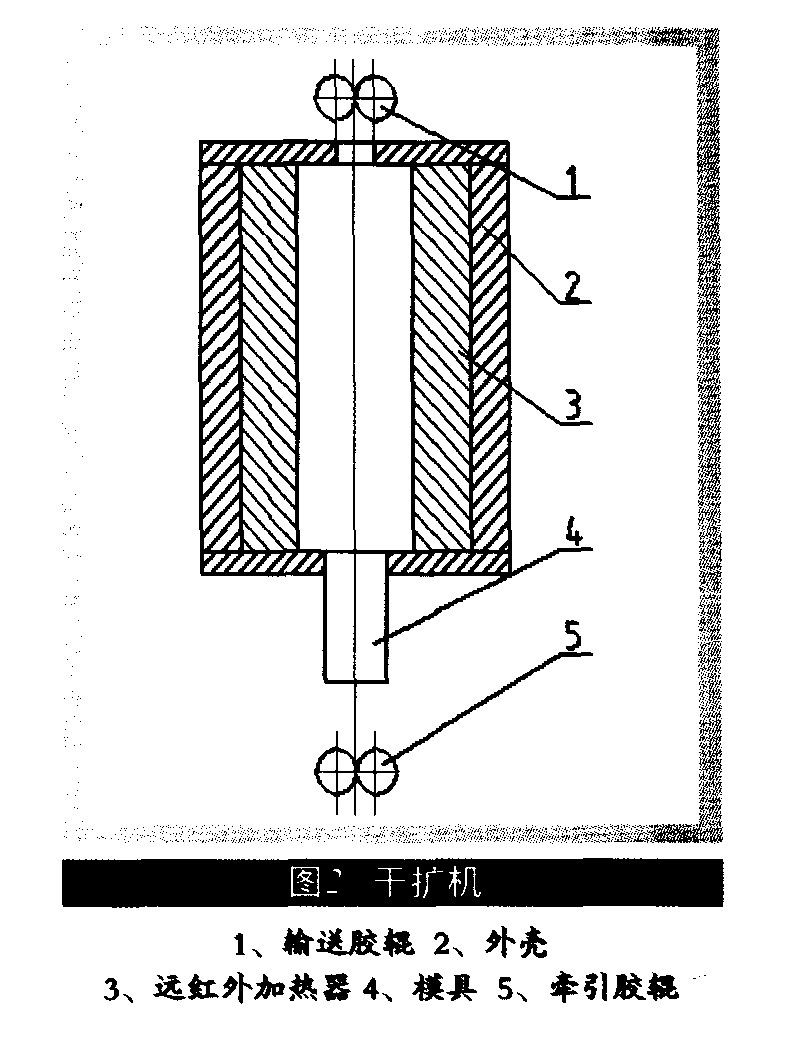

图2是热缩管干扩机,它由输送胶辊(1)、外壳(2)、远红外加热器(3)、模具(4)和牵引胶辊(5)构成。输送胶辊、牵引胶辊、伺服电机驱动以及温度控制系统的设计都与油扩机相同,热缩管干扩机的特点就在于它的远红外加热器。

热缩管的最新扩张技术-2-2
波长为5.6-1000微米之间的红外线被称为远红外线,水、合成树脂、塑料、食品等吸收2-20微米的远红外线比较多,因此远红外线对这些物体具有很好的渗透性和热传导性。远红外加热器由陶瓷纤维材料制成,利用匹配吸收原理和辐射加热原理加热。所谓匹配吸收原理,就是构成物质的分子一般都在进行着复杂的分子运动,分子运动越激烈,所产生的热量就越多,温度也就越高,如果这种物质运动分子被相同频率电磁波照射就会产生共鸣,吸收电磁波的能量发生更激烈的运动,温度随之上升,达到发热和温升效果。

干扩机是一种环保型扩张设备,它不象油扩机那样,有甘油浪费,污染地面,也没有油烟产生,不会污染环境。与油扩机相比,能节约用电30%,有利于资源利用和环境保护。由于干扩机的远红外加热器呈圆形结构,对热缩管加热均匀,扩张以后不会出现热缩管偏壁现象,适用于各种规格热缩管的扩张。当远红外加热器长度达到2米时,φ6以下热缩管的扩张速度可以达到15米/ 分钟以上。
