燃气管道防腐热缩管之ATM中壁含胶热缩套在防腐领域中的应用

时间:2023-04-19 10:29:23 来源:G-APEX作者:东莞云林

燃气管道防腐热缩管之ATM中壁含胶热缩套在防腐领域中的应用

摘要:本文通过一个典型的工程实例,介绍了辐射交联热缩管在燃气管道防腐中的应用情况,并提出了推荐使用范围及施工注意事项。
关键词:辐射交联、热缩管、防腐绝缘、燃气管道

1、工程应用实例

在燃气管道施工和运行中发现,室外埋地钢制管道在端头和法兰盲板处、钢管接口焊缝补口处、管道三通连接处、室内燃气管道穿墙、穿楼板处以及室内暗设燃气管道等处的防腐较难施工,防腐效果也不理想,经常因腐蚀造成穿孔漏气。郑州市天然气管网普查报告提供的资料表明,在发现的 81个管道漏气点中有 55 个是由于腐蚀造成的,而且大部分都集中在上述部位。可见,防腐绝缘层质量的好坏是钢制燃气管道能否长期安全运行的关键。

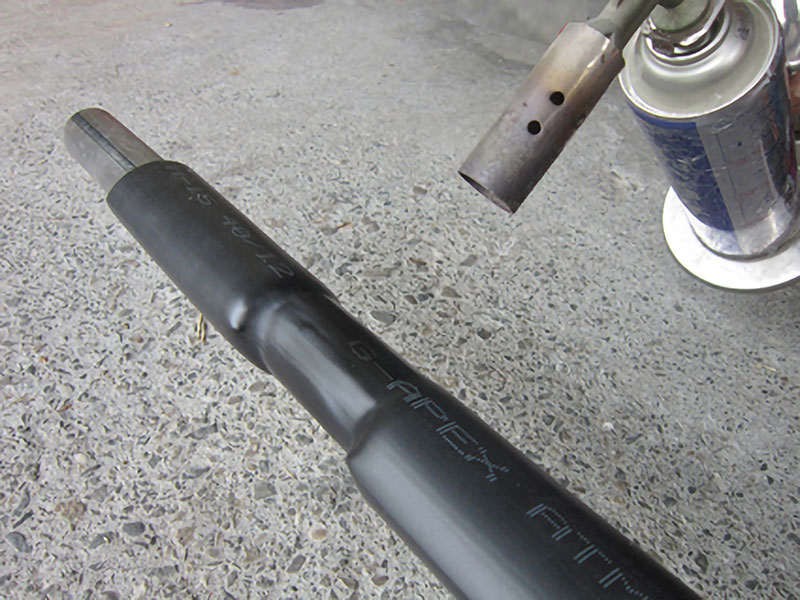

ATM中壁含胶热缩管安装图


我们在某大厦燃气工程中开始试用辐射交联热缩管。该大厦是一座集办公、餐饮、购物、住宿为一体的 5A 级智能大厦,它有 7 个食堂需要使用燃气,分布在大厦的地下室、地上 5 层、6层、7 层和 13 层内。经多次现场调查 ,发现有以下难题:
(1) 大厦内部通风完全依靠中央送排风系统,厨房的送排风系统与大厦其他部分的送排风系统相通,大厦全部对外窗户都不可开启,只采光不通风,所有地上厨房都属于规范规定的“内厨房”的用气环境,厨房内的燃气管道一旦漏气,就有可能通过中央送排风系统在整个大厦弥漫,形成灾难性的后果。
(2) 燃气引入管必须分 3 路穿过大厦东外墙直接引入地下室内,南侧地上引入管也只能位于楼梯间内。
(3) 从地下室到 7 层厨房的燃气立管只能敷设在楼梯间内。
(4) 每层厨房的水平燃气干管道都有穿越储藏间、密闭房间和埋入地面暗设的情况。
在采取引入管沉降补偿、立管温差补偿和自重支撑、分路设置紧急切断阀、设置集中控制可燃气体泄漏报警系统、地下室燃气管道末端设置放散管并引至室外等技术措施外,对燃气管道采取适当的防腐措施是保证大厦燃气工程质量的关键。经分析比较确定大厦室内燃气管道全部采用阻燃性辐射交联热缩管进行防腐绝缘。从近 3 年的运行情况看 ,效果十分良好。

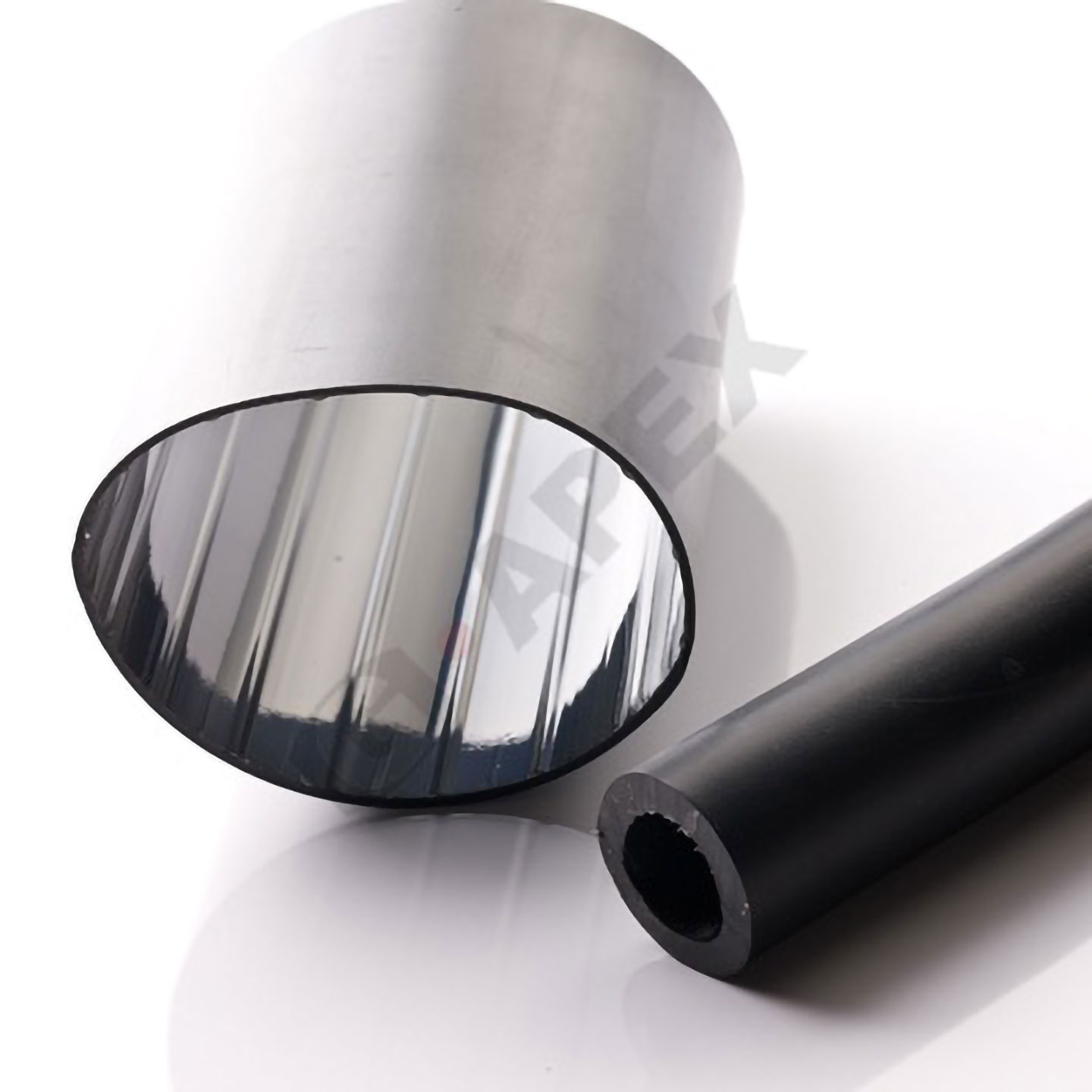

ATM-通用型中壁含胶热缩套管


2、使用范围

ATM中壁含胶热缩管是采用聚烯烃作为基材并加入各种添加剂,经过混炼、成型,用电子束或 Co60 辐照,使分子中的碳氢键断开,产生自由基,分子间自由基重新组合成严密的网状结构,最后扩张、拉伸加工而成的一种新型防腐绝缘材料。
使用ATM中壁含胶热缩管防腐具有许多优点:密封性能好、剥离强度和机械强度高:绝缘防腐性能优异,极少出现气孔、针眼等缺陷;热缩均匀,无开裂卷边现象;现场操作简便、使用安全,补口时可做到随焊随补,不会因为补口速度影响施工进度。
热缩管防腐最大的缺点是成本高,尤其是阻燃性热缩管。但经综合比较,辐射交联热缩管仍是一种相当理想的防腐绝缘材料。在下述方面可以考虑使用热缩管。
(1) 调压箱、调压柜进出口管、楼栋引入管等埋地管与出地管交界处的防腐。
(2) 直埋阀门与地下管道法兰连接处采用热缩法兰套防腐。
(3) 埋地钢制管道在端头、三通、变径和法兰盲板以及接口焊缝补口、补伤处的防腐。
(4) 钢制燃气管道穿越铁路、重要河流、城市主要干道时套管内燃气管道的防腐。
(5)室内钢制燃气管道穿墙、穿楼板时的防腐。
(6)重要公共建筑附近的架空中压燃气管道以及架空中压燃气管道距离建筑物、构筑物较近时,可考虑使用热缩管防腐代替普通油漆防腐。
(7) 为住宅整体厨房、嵌入式灶具配管时 ,如果采用钢制燃气管道并确需暗设时,可考虑使用阻燃性热缩管防腐。
(8) 埋地燃气管道采用二、三层聚乙烯防腐时作为补口、补伤材料。

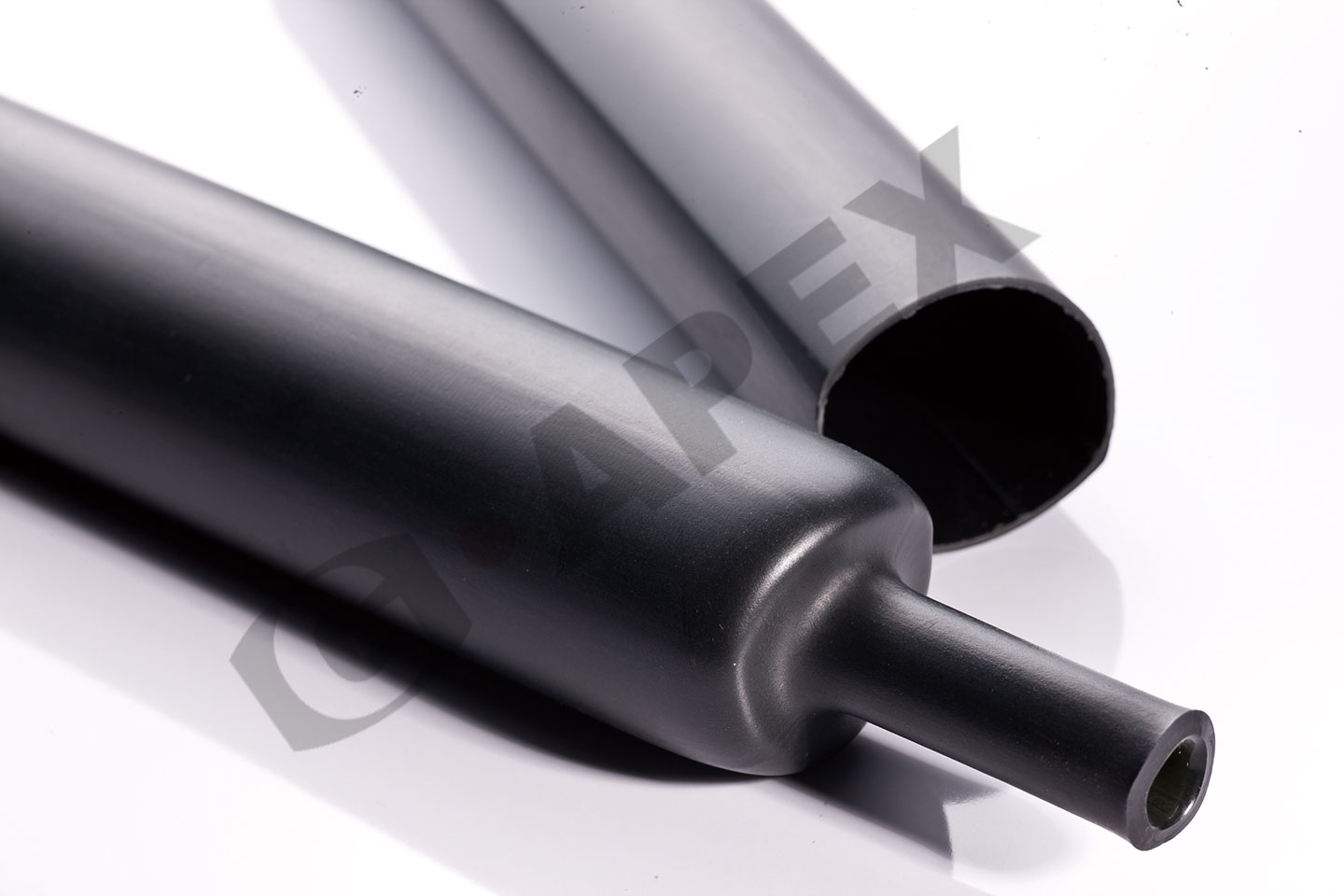

ASM-6X - 厚壁六倍收缩含胶热缩套管


3 、施工注意事项
(1) 钢管对口之前,先将热缩套连同衬膜或衬纸一起套在钢管上,根据热缩管的长度,在防腐层搭接部位边界线画出标志线,并移至不受焊接工作影响的部位 (通常 1. 5 m 左右) 。
( 2) 预热时应使用喷灯、专用喷枪等加热用具,将待防腐的管段预热到 70~80 ℃,即预热温度应比热熔胶软化点温度低 10 ℃。可使用热熔胶棒检查预热温度,当胶条接触钢管即被烫化,就表示预热温度符合要求。绝对禁止钢管未达到规定的温度就进行作业。
(3) 加热时应注意热缩套两端与钢管预制涂层搭接不小于 50 mm,用短木楔等物支撑热缩套的两端,使之与管道位于同心位置。
(4) 加热应从中央开始沿热缩管直径方向上下均匀移动,严禁火焰沿长轴方向移动或在一处停留。热缩套收缩大体完成后,再用微火全面、均匀加热至端部有热熔胶溢出。
(5) 弯管处可采用多个热缩管搭接法 (虾米重叠式) 施工 ,重叠部分不少于 50 mm ,加热方法同直管。

燃气管道
