云林G-APEX热缩管用户白皮书

热缩管简介
以下信息将帮助您确定哪种类型的热缩产品最适合您的应用。它将作为进一步的指南来确保您购买的是正确的产品,它将帮助您确定最具成本效益的解决方案,同时确保您购买的产品能够满足您的需求。在本节中,将讨论热缩管的基础知识。

热缩管图

热缩管如何工作?
热缩管采用两步工艺制造。第一步涉及标准挤压程序,然后第二道工序使管材可热收缩。虽然这个二次过程的细节是专有的,但热量和力量被用来扩大管道的直径。然后在膨胀状态下将管子冷却至室温。如果管子后来暴露在足够的热量下,只要不受限制,它就会收缩到原来的尺寸。

热缩管在哪里使用?
热缩管有许多有用的应用。以下是其各种用途的列表:

提供电气绝缘(覆盖端子、接头、电线维修或其他连接器)
捆绑松散的物品(最常见的是线束中的电线)
作为保护性覆盖物,可防止:磨损、切割、削片、脱皮、擦伤、凹痕。
提供环境密封,保护敏感组件免受可能导致组件氧化和/或腐蚀的水分和化学品等污染物的影响;
提供应力缓解,提供隔热;
对特定项目进行颜色编码;
更改对象的表面光洁度;
识别组件(带有印刷、自定义颜色等)

第 1 步:了解您的应用需求
为您的需求选择合适的热缩产品最重要的方面是了解和定义您的应用所需的所有内容。确保您获得最合适、最具成本效益的产品的唯一方法是充分了解您的应用需求和满足需求的条件。

尺寸要求

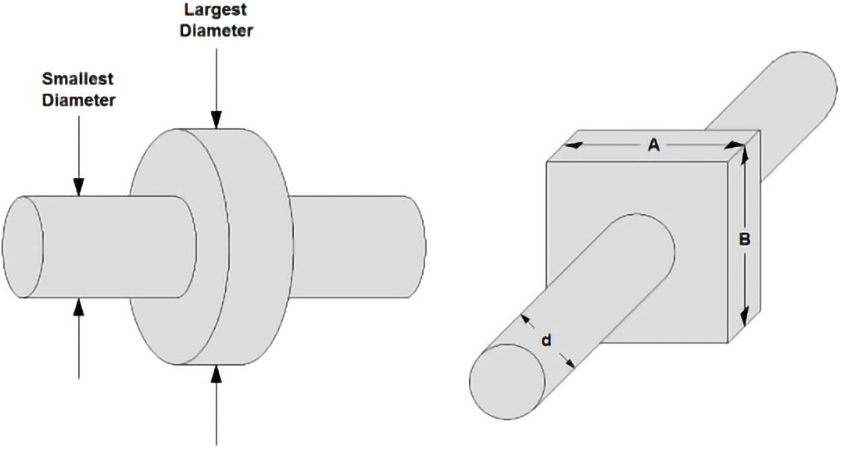

无论您是在电气应用中使用热缩管,作为应力消除装置,保护层还是出于任何其他原因,确定正确的尺寸都至关重要。为您的应用测量的两个最重要的尺寸是膨胀套管需要滑过的最大直径和管子在收缩后需要完全覆盖的最小直径。这两个尺寸将在稍后的第 2 步中使用,以帮助您确定管道所需的尺寸和收缩率。如果这些位置中的任何一个具有非圆形轮廓,则需要将非圆形周长转换为直径。为此,您必须测量该位置的总周长并将该数字除以π(或 3.14)。这将为您提供一个“有效”直径,您可以使用它来帮助确定您需要的管道尺寸。对于下页图右侧的元件,最大直径等于(A+A+B+B)/π,最小直径简单为d。


如何确定热缩管的尺寸

如何确定热缩管的尺寸

另一个需要考虑的重要尺寸是最小壁厚。由于应用的电气要求,可能需要一定的最小壁厚。或者,如果管道将受到过度磨损或磨损,您可能希望壁厚比标准尺寸提供的更重。除了定义所需的最小壁厚外,还需要确定需要该壁厚的直径。此信息对于在步骤 2 中选择所需的管道尺寸至关重要。

电气特性要求
如果您的热缩管要提供电绝缘或捆绑电线,它可能需要满足某些监管准则。为了为您的应用选择正确的产品,您需要知道是否有任何 UL/CSA(美国保险商试验所/加拿大标准协会)、ASTM(美国测试和材料协会)、AMS(航空航天材料规范)、EU(欧盟),或其他汽车或军用规范需要满足。这些指南通常涵盖常见的电气要求,例如介电强度和阻燃性。其他可能的电气要求可能是管道必须不含卤素或必须由特定材料制成。在选择热缩产品之前,请确保您了解所有电气要求。

操作环境
定义热缩管应用要求的另一个关键步骤是了解热缩管的运行环境。例如,热缩管是否会受到过度磨损或弯曲?管道会与油、油脂、燃料、化学品或其他流体接触吗?了解管道是在室内还是室外使用也很重要。如果要在户外使用,它可能会受到过度的紫外线照射。如果它要躺在地上或埋在地下,它可能需要对真菌生长具有出色的抵抗力。最后,可能需要增强的环境密封(如使用衬有粘合剂的热缩管获得)来保护管所覆盖的物体的任何敏感部分。

第 2 步:确定所需的热缩管尺寸
下一步是为您的应用确定最合适的管道尺寸。使用您在步骤 1 中获得的测量值,您需要定义以下最适合您需要的管材尺寸:最小扩展内径、最大恢复内径和最小恢复壁厚。本节将解释这些管道尺寸中的每一个以及它们如何与您在步骤 1 中找到的应用测量相关。

扩大和恢复的内径

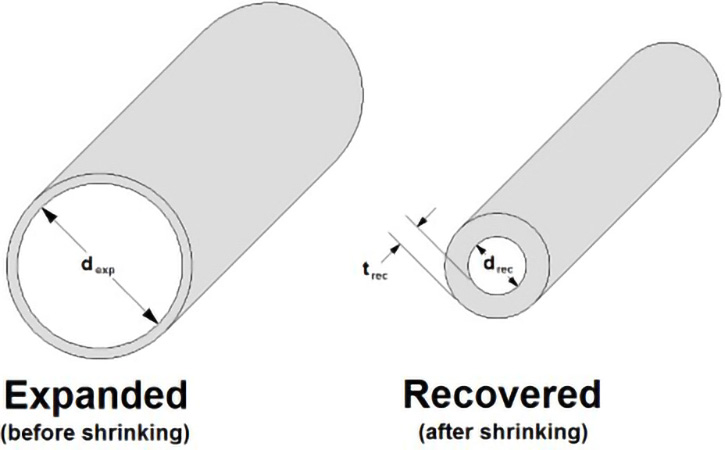

热缩管传统上由最小原始("膨胀")内径和标称收缩率指定。然而,一份好的热缩产品数据表不仅会列出管材的最小膨胀内径和标称收缩率,还会列出其最大恢复内径。首先,检查管道的最小扩展内径是否大于套管需要滑过的最大直径(使用您在步骤 1 中进行的测量)。然后,检查管道的最大回收内径是否小于需要完全覆盖的最小直径(也在步骤 1 中测量)。请参见下图,该图说明了这些管道尺寸:

收缩前后的热缩管
收缩前后的热缩管

收缩率
如果产品数据表中没有列出最大收缩ID,您可以使用最小的收缩前的ID 和收缩率进行估算。如果热缩产品具有 3:1 的收缩比并且最小收缩前ID为18mm,则最大收缩ID应为18/3或6mm。

管壁厚度

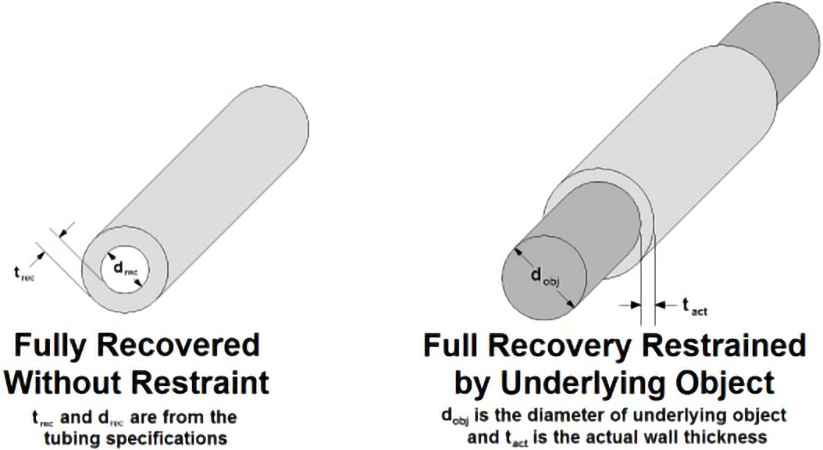

现在您已经确定了所需的最小收缩直径和最大恢复直径(或收缩率),您需要确定应用所需的最小收缩壁厚。热缩产品的壁厚传统上指定为完全恢复阶段的最小厚度(见上图右侧)。因此,为了确定您的热缩产品所需的壁厚,您必须使用步骤 1 中的另一个测量值:您所需的最小壁厚和所需壁厚的直径。如果您所覆盖的直径大于管道的最大完全恢复直径,则最终壁厚将小于数据表中指定的值。如下图所示:

收缩的热缩管
收缩的热缩管

尺寸 trec是当您的热缩管不受约束地完全收缩时所产生的壁厚。但是,由于您的对象正在阻止管道完全收缩,因此您需要先确定所需的 tact,然后才能为管道指定 trec。两个厚度尺寸的大致关系如下:

drec* trec+ trec2 = dobj * tact+ tact2

可以使用更简单的关系来求解 trec或 tact。这是进一步的近似值,但可以用于此目的*:

trec= (dobj * tact )/drec 或 tact = (drec * trec )/dobj

* 如果壁厚较厚,这种关系可能会减少 10-20%。请联系您的管材供应商,以确保您在给定的厚壁管材尺寸下获得正确的实际壁厚。

变量
tact = 收缩到下层物体后的实际壁厚
dobj = 下层物体的直径
trec = 指定恢复的管道壁厚
drec = 指定恢复的管道直径

长度和纵向收缩
如果管材长度是您应用的关键尺寸,则必须考虑纵向收缩。除了在加热时直径收缩外,热缩管的长度也可能收缩。长度减少量取决于直径减少量以及制造工艺变量,但通常约为原始长度的 15% 或更少。由于纵向收缩率取决于各种管材特性,因此最好从供应商处确定您的热缩产品的预期纵向收缩率。

第三步:选择合适的热缩材料
一旦您定义了应用所需的所有内容并选择了合适的管材尺寸,您就可以选择热缩材料了。通常有多种产品可以满足您的需求,因此了解每个选项的成本和可用性也很重要。本节将研究如何通过成本和能力来区分每种材料以选择正确的材料。(关于热缩材料请参考 热缩管尺寸和材料 一文)
