热缩套管规格型号如何根据包覆物的外形尺寸选择合适的热缩管直径

文章出处:www.g-apex.cn 作者:G-APEX 人气: 时间:2020-01-16 10:37 【

热缩套管的规格型号都是用收缩前的ID来确定的,被包覆物如果是规则的圆形,比如线缆,那么我们可以很容易根据线缆的ID尺寸来确定我们需要的热缩管的型号。但在实际的应用中,我们经常会遇到不规则的包覆物需要使用热缩套管进行包覆的情形。

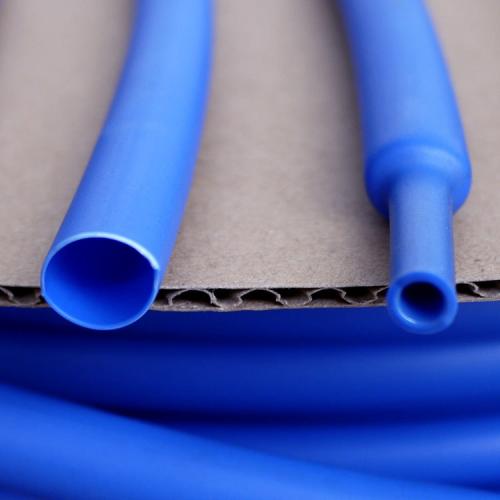

G5普通热缩管

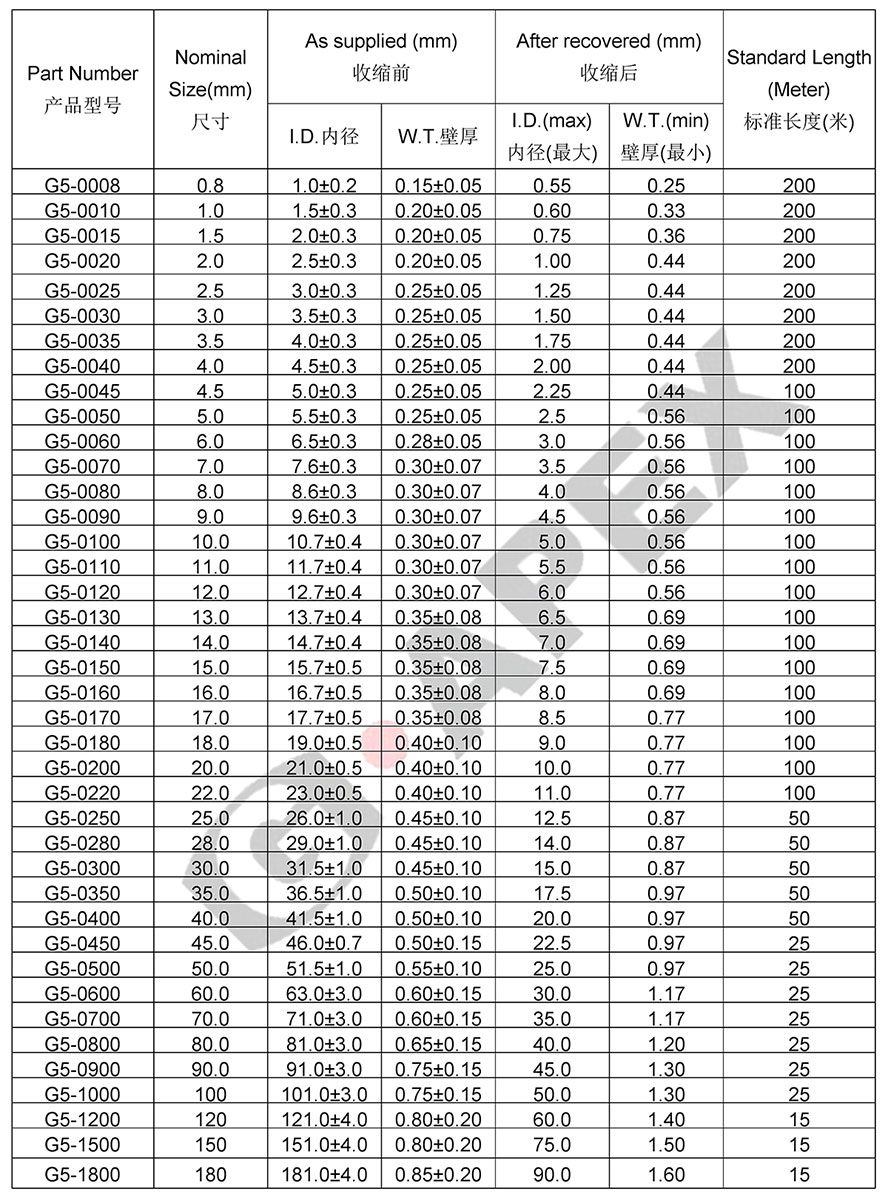

下图为常用的热缩套管规格尺寸图

热缩管规格尺寸图

当我们的被包覆物不是圆形,是长方形或其他不规则形状时,我们该如何确定使用的热缩规格规格型号呢?
首先要确定我们讲的热缩管规格指的是直径,圆的周长计算公式为:2πR,那我们确定一下被包覆物的周长,就可以确定热缩管的周长,然后反算得出直径即可。
这里很多时候会被误算为面积,其实这里用面积是计算不出的。

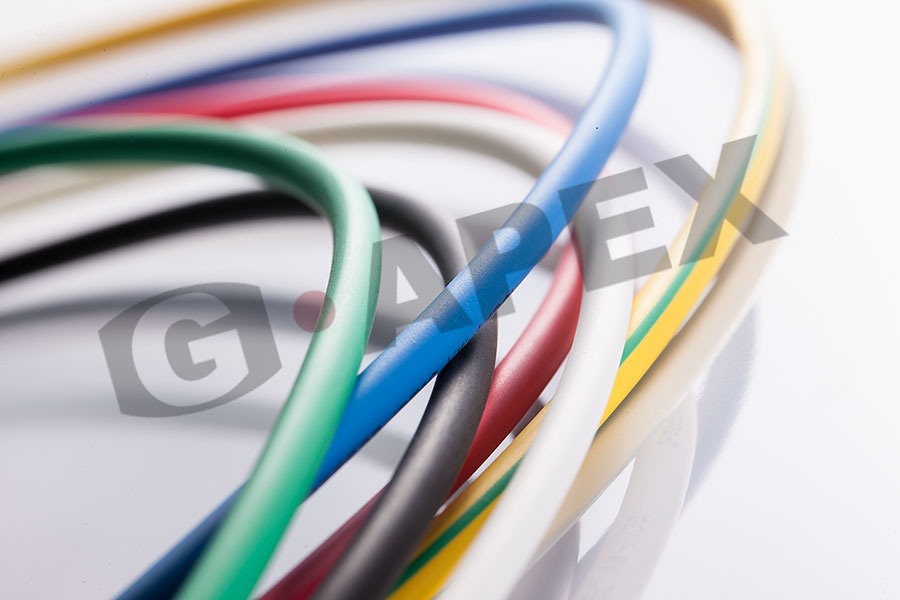

热缩套管

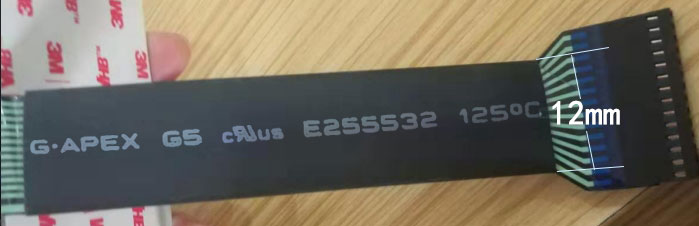

如下图,产品宽度为12mm,产品厚度为2mm。厚度也就是高度,长方形周长计算公式:(长+宽)*2,得出的被包覆物的周长/π 即可得到直径,我们的热缩套管直径需要比这个尺寸再大一点,方便套入被包覆物即可。12*2=24*2=48即为被包覆物周长,48/3.14=15.3,那么我们选用16Φ或17Φ的热缩管即可很好的包覆了。需要注意的是,像下图的产品,需要先套入热缩管后,再加工两端的连接器部分才可以。


被包覆物


另外如果被包覆物一端比较大,一端又非常小,这时候则在选用热缩管时需要注意倍率问题。一般普通热缩套管的收缩率为2:1,3:1。就是收缩的时候最多可以收缩到一半或1/3,G-APEX热缩管最大可以做6:1。收缩率越高,价格会越贵,所以在选型时,如果遇到包覆物外径相差太大时,可以采用其他方案,缩减成本。
