热缩管在电子设备上的应用范围以及应用热缩管的种类

文章出处:http://www.g-apex.cn 作者:G-APEX 人气: 时间:2020-04-17 11:06 【
        辐射交联热缩套管(以下称热缩管)受热后具有直径自动缩小的独特功能,另外还具有耐高温、耐老化、耐酸碱以及绝缘性能优良、机械强度高等特点。所以,在现代电子设备中已经成为必不可少的新型绝缘包覆材料。电热水瓶、电咖啡壶、自动洗碗机等所用的电气接头、探头和电线端部,因处于高温高湿的恶劣环境之中采用热缩管来绝缘包覆尤为必要。
热缩管使用起来很方便。只要将适当长度的热缩管套在被包物体需包覆部位,用电吹风等热源对热缩管加热至120℃以上加热,热缩管就会自动径向收缩,包紧被包物体。
热缩管在电子设备中的应用

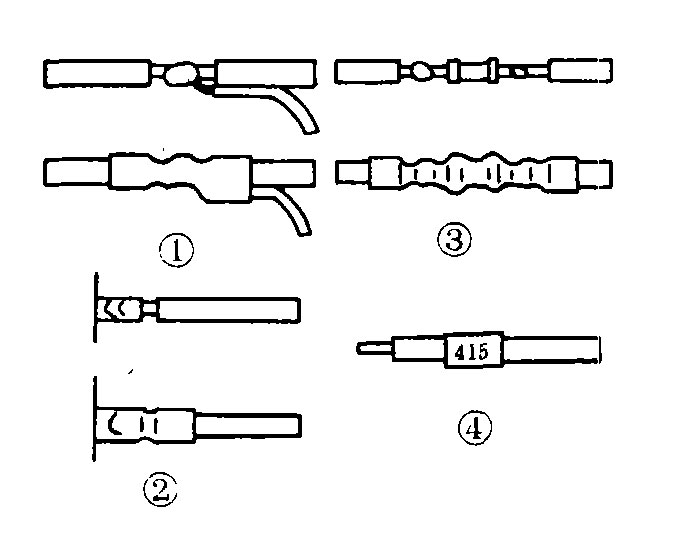

       热缩管用用于电线分支接头处的绝缘恢复,如图1所示。分支引线的焊点要光滑,不能有毛刺,以免热缩管收缩时被毛刺刺穿,影响绝缘效果,如果接头需要防浸水,可选用含胶型热缩管。

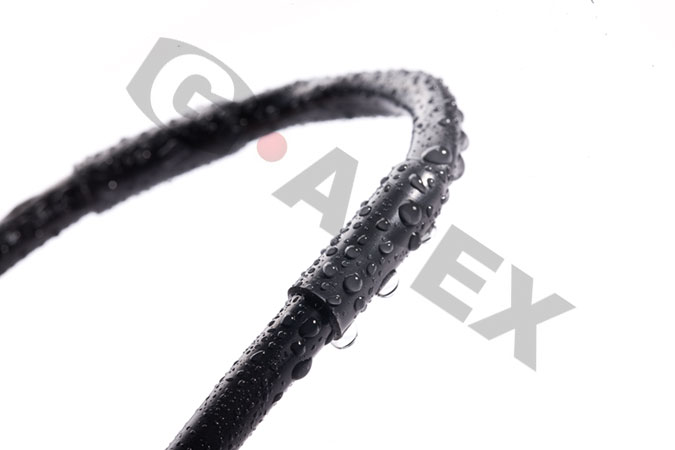

AIS含胶型热缩管

        图2是热缩管包封电线端的实例。电线的端部绝缘层被剥除后,芯线根部机械应用集中,易折断。再如在空间较小的接插件上,各脚间距离较小,引脚之间很容易接触短路。在这些情况下,即分散了机械应力,又包覆了焊点,防止水汽等有害气体对焊点的腐蚀,提高了接插件工作的可靠性。
图3是在一条引线上串接一个电阻或一个小电路板后用热缩管包覆的实例。电阻的引线焊点处弯成圈形,有利于焊点的牢固和光滑。

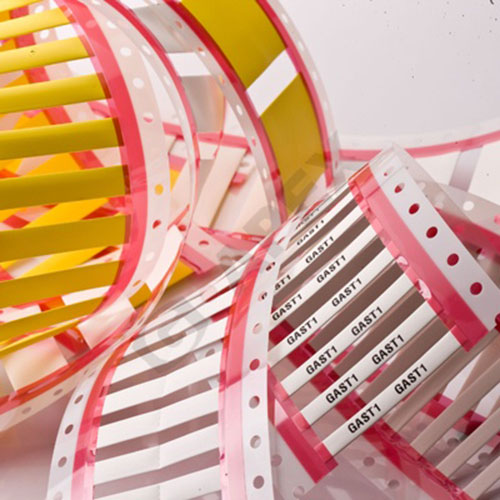

135℃ TMS-轨道式号码标示印字热缩套管

       图4是热缩管用于电线标示码。用户可自己按图纸编号或根据需要将产品名称、型号、厂名等打印在不干胶纸上,外包热缩管,这种示码方法方便、清晰、不易脱落。现在亦有直接将标示码打印在热缩管上的新型热缩套管。即号码标示系统热缩管。

热缩管在电子设备上的应用

热缩管还可以用于线圈、探头的绝缘包覆。总之,电子设备使用热缩管后,可使整机布线整洁美观。
