热缩管与热缩带在电子电力产品中的应用

文章出处:http://www.g-apex.cn 作者:东莞云林 人气: 时间:2021-12-18 10:16 【
热缩管与热缩带在电子电力产品中的应用

在电子制作和电子、电力产品中,各种焊头的绝缘、保护、破损导线的绝缘修补中,使用市售成品热缩管和热缩带是非常方便并得到广泛应用的。热缩材料由辐射多联高分子聚合物组成,受热后收缩以紧密包裹导线接头以达到绝缘、密封与防护目的。热缩管为空心套管结构,产品如图1所示。使用时须将一定长度并稍粗于导线和焊片的热缩管先套在导线上,将导线头与所需对焊的焊片、元件端子或另外的导线头对焊后,再将热缩管移至焊头上,热缩管长度须以完全套住导一和焊接端子金属裸露部分、并包住导线塑料外皮,然后用电吹风、热风枪或电烙铁加热热塑管使收缩即包紧紧包住焊头,其防护、绝缘效果远比电工胶布好得多。市售热缩管DRS低温收缩阻烯系列、PTG低温收缩作阻燃系列、PEC通用型非阻燃系列和TWHST薄壁系列等。可根据使用环境选用。加热温度125/105℃,收缩率可达50-70%,有多种颜色及Φ~Φ50mm各种口径可供选用。

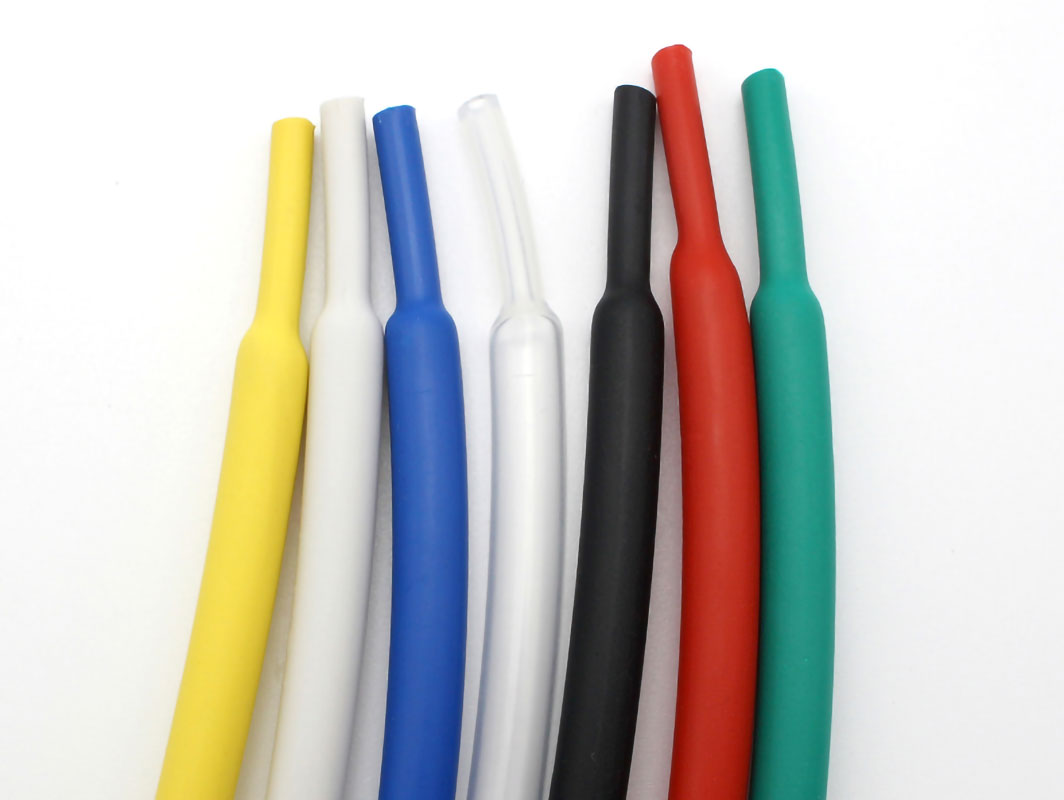

热缩管

与管型的热缩管不同,细长带状的热缩带至少由两层不同材料组成。外层由热缩高分子材料构成,加热时沿带的纵向收缩,是复合材料的主体,内层为热塑性高分子材料,在外层发生热收缩的温度下即可熔融。使用时只要将其按1/3至1/2重叠度螺旋缠绕在被保护的焊头或金属裸露部位(内层面向导体)加热时外层沿纵向收缩、紧固于导体上,内层则受热熔融重叠粘合成一体,并填充热缩带与导体间隙成为与热缩管一样的整体包封结构,完成对裸露导体的绝缘、密封与防护。由于使用场合、环境、条件不同的需要,热缩带的构型和规格尺寸也是多种多样的。按构型可分为平带、螺旋定型带和裙带三种,带厚0.5~3mm,宽度有25、50、100mm三种,长度5、10、15或任意米数。

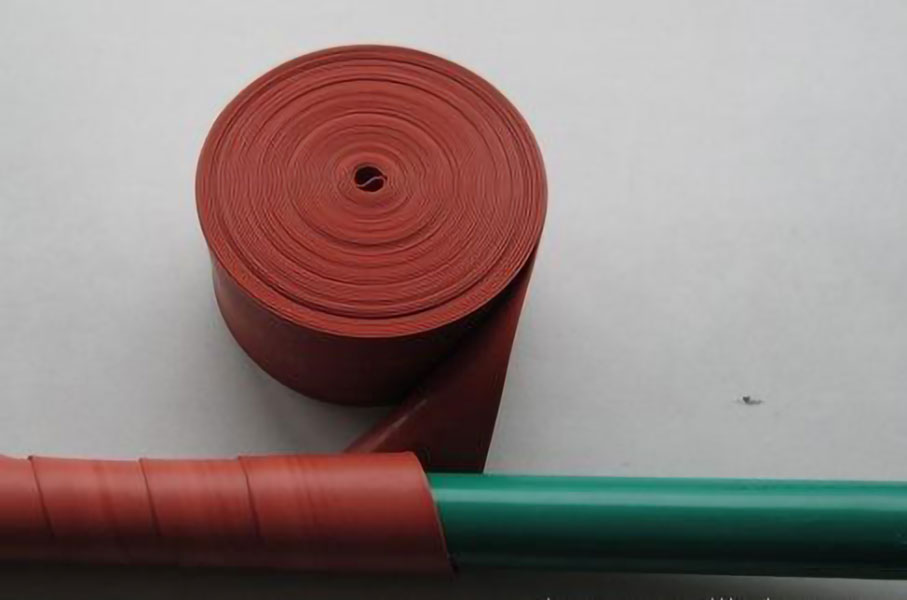

热缩带

螺旋定型带由带型基材予先卷绕并定型为螺旋状,螺旋半径7~10mm,长度通常为2m,适用于导线直径较小,用平带缠绕困难并要求有一定绝缘厚度的场合,如架空线局部绝缘,其使用方法如图2所示。裙形带是一纵向不等拉伸制成的异形带如图3所示,可应用于不同直径的导体,方形截图或异型结构的绝缘与防护。

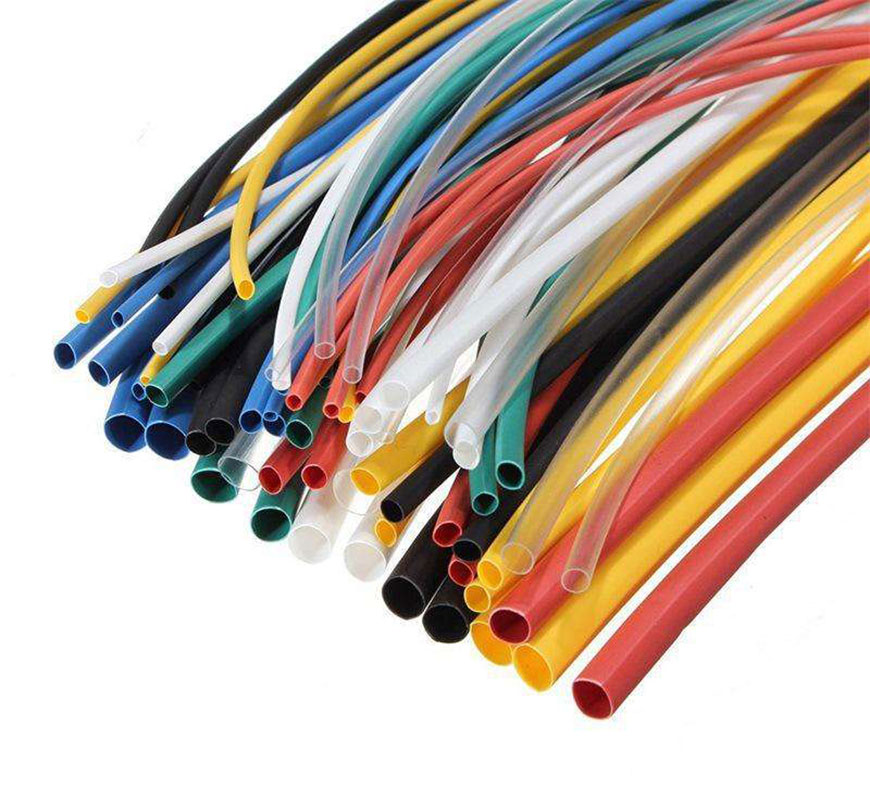

热缩管

热缩带的收缩温度为100~300℃,可用喷灯、热风枪或高温吹风机加热,加热时由末端顺序烘烤,以重叠层间有熔融物微微流出为宜。

一般热缩管在各地电子配套市场均可购到,如需批量供货可与东莞市云林应用材料有限公司联系。
