热缩管及其在电气面板中的重要性

文章出处:http://www.g-apex.cn 作者:东莞云林 人气: 时间:2022-09-30 10:29 【
热缩管及其在电气面板中的重要性

热缩管及其在电气面板中的重要性

图1

你知道什么是热缩管吗?
你以前在配电盘上看到过吗?
如何订购适合用于电缆和导体的热缩管?
如何在现场安装热缩管?

以上所有问题以及有关热缩管的更多信息,您将在本文中找到答案。
首先,我想提醒您,任何建筑物肯定都包括电源插座。
这些插座有多种类型,如普通电源插座、应急插座、照明插座等。
要为所有这些插座供电,您必须有一个电气面板。
该配电盘通常通过以下两种方法之一供电,第一种方法是使用母线槽(通常通过分接),或者您将使用电力电缆,这是大多数项目中最常见的方法。
这些电缆肯定是多芯的,可以为面板的不同相位供电。

我们可以找到以下形式之一的多芯电缆:
A-双芯或两芯电缆,加上额外的单芯。芯是指导体,每个导体都有其绝缘层,PVC,或XLPE,或LSHF 等。

在这种情况下,电缆制造商将两个芯线组合在一个外护套中。
我们使用这条电缆为单相面板和负载供电,其中我们用于提供相线和中性线的两根芯线是分开的,而单芯线将用于面板接地。

B-三芯电缆,我们将在上述场景中使用这种电缆,但是在这种情况下,制造商将三芯电缆组合在一个外护套中。

C-四芯电缆,我们使用此电缆为面板和负载的三相供电。

我们使用电缆的三个导体为面板/负载的三相供电,而我们使用的第四个芯线/导体是中性的。

因此,如果您剪断此电缆的一段,通常会看到四种颜色,这些颜色将是红色、黄色、蓝色、黑色或棕色,或根据您所在国家/地区的标准。

为了为面板或负载提供接地,我们提供了额外的芯线或导体。

提示:
对于多芯电缆,我们主要有两种与中性线截面积相关的类型。第一个是当中性线横截面积与第一种类型的相导体的横截面积相同时。

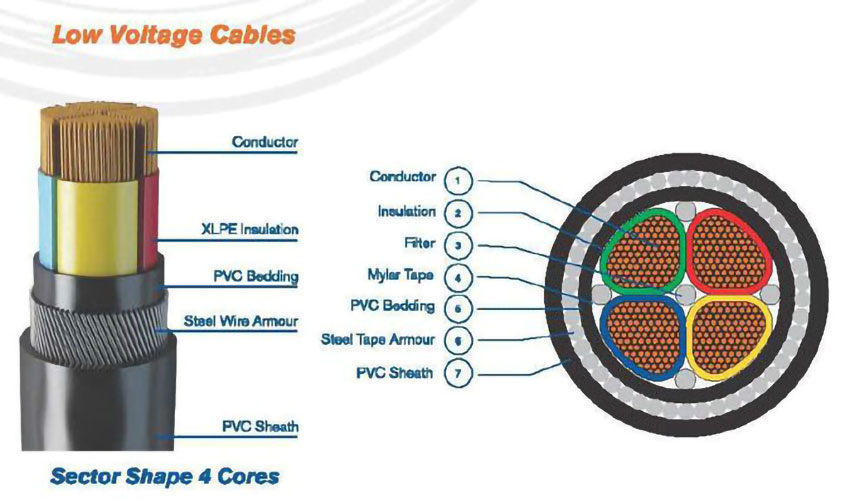

低压电缆 4 芯
图2

而在另一种类型中,中性线的横截面积几乎是相尺寸的一半,在这种情况下,我们将电缆称为减少中性线的多芯电缆。

现在,我谈谈如何将电缆连接到面板或负载。
如前所述,电缆由导体组成,电缆的导电材料可以是铝或铜。在大多数情况下,我们会使用铜导体,因为它们的导电性很高,可以减小电缆的最终尺寸和直径。

导体的导电材料是实心的、绞合和柔性的。
相同截面积导体的最高电导率从高到低,先是柔性导体,再是绞合,然后是实心。

这种高电导率的原因是由于电流通过导体时的集肤效应。

因此,为了将这种导体铜(因为这是最常见的)连接到铜排或断路器,我们将使用一种方法直接接触并避免任何连接丢失,这可能会导致火花、大电流和后续火灾。

这就是我们要使用电缆终端的原因;这些用于小横截面积电缆的电缆终端通常会预先绝缘,例如,用于1.5mm²、2mm²、3mm²、4mm²和6mm²的导体。

但是对于更大尺寸的电缆,我们将使用电缆接线片。
这些接线片的目的是将导体插入这些接线片内,并与条或断路器紧密接触。
电缆接线片的材料在其内侧和外侧均具有导电性。
对于电气安装,我们需要用绝缘材料覆盖导电材料,这就是热缩的重要性。

热缩管是由可以为导电材料提供绝缘的材料制成的管子。
当我们对其施加热源时,该管子是可收缩的,它会在物体(棒或凸起等)周围收缩。

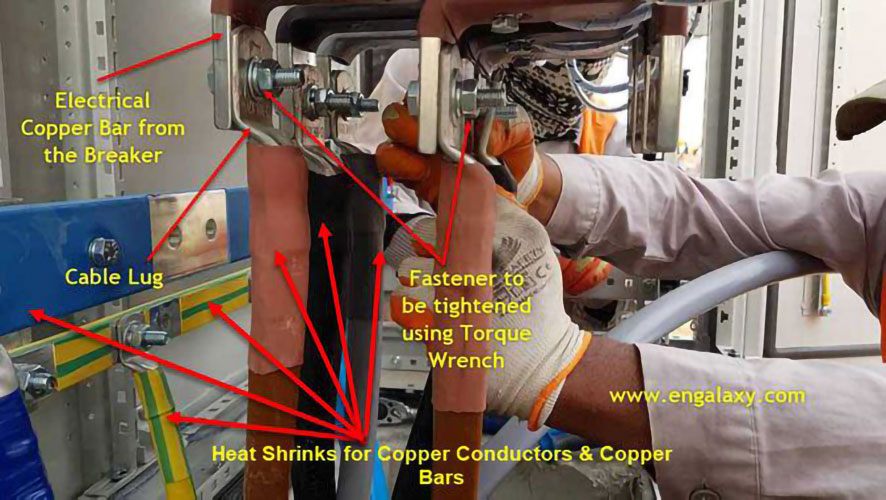

安装在铜导体上的热缩管铜排
图3 安装在铜导体上的热缩管铜排

换句话说,热缩管是保护导电部件免受周围环境影响的保护罩。
我们还可以看到热缩管安装在面板的铜条上,正如您在这张照片中看到的那样。
热缩管有不同的颜色,我们会根据相的颜色或应用来选择它们的颜色。

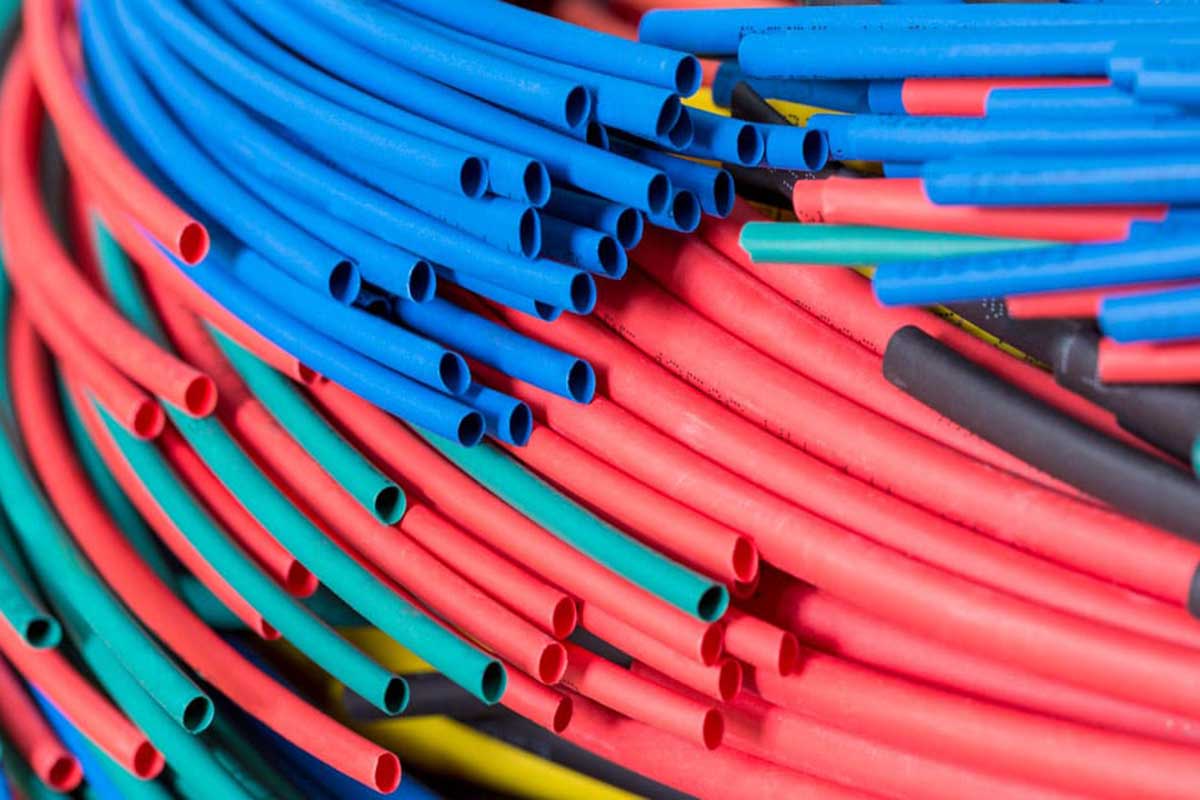

热缩管
图4 热缩管

要选择合适的热缩管尺寸,我们需要确定两个主要因素,第一个是热缩管在收缩之前的直径,我们称之为尺寸(供应时)。
而另一个因素是它收缩后的维度,我们称之为维度(收缩后)。
要为其收缩后和提供的尺寸选择正确的热缩管,我们首先要知道电缆或导体或棒材的外径,我们将在其上套用热缩管。

例如导体直径为18mm,我们要使用热缩管,其恢复后的尺寸小于18mm,同时提供尺寸大于18mm,我们可以控制热缩管的直径来自我们应用于热缩管的热源。

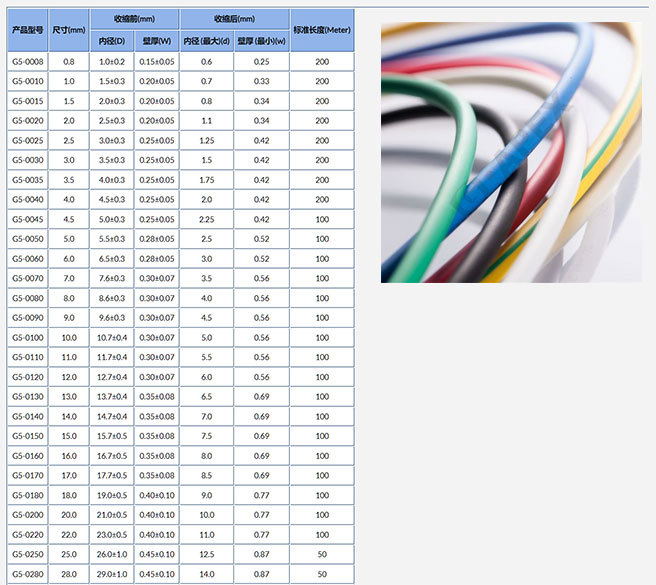

热缩管尺寸图
图5 热缩管尺寸图

同时,我们要确保热缩管的供货尺寸大于电缆或导体的外径。
这是我为导体尺寸、电缆尺寸和热缩尺寸以及正确的热缩部件编号准备的表格。


这是完成工作和面板终止所需的工具列表:
A-热风枪
B-电缆绝缘测试仪
c-电工钳组
D-手动电缆剪
E-手动电缆压接器
F一敲出打孔器
G-电缆套管/电缆扣
H-套筒扳手套装
I-万用表
J-斯坦利刀 stanley knife
K-扭力扳手
