光纤用热缩套管 ,什么是光纤热缩管,光纤热缩管的特性

文章出处:http://www.g-apex.cn 作者:东莞云林 人气: 时间:2020-09-25 17:36 【
光纤用热缩套管 ,什么是光纤热缩管,光纤热缩管的特性

光纤热缩管又称为热缩型光纤保护套管,主要包含热缩管、热熔管和不锈钢针或陶瓷三部分。光纤热缩管是经过特殊设计由交联聚烯烃、热缩管和增强不锈钢丝组成的光纤接续保护元件,它能够很好的提高光纤熔接点的机械强度,保护熔接点,确保熔接的可靠性。光纤热缩管在收缩前,透明的外层可用于检测光线接合部位连接是否正确,使光纤能简单安全地进行装配,并提供防护,在收缩后,可保持光纤的传输特性,对光线接合处提供强度和防护。

FOSP光钎保护套管,由加强型的304不锈钢棒或陶瓷棒,热熔管和交联的聚烯烃组成。可以在光纤熔接处提供良好的机械强度保护,保证良好的光学传送性能。

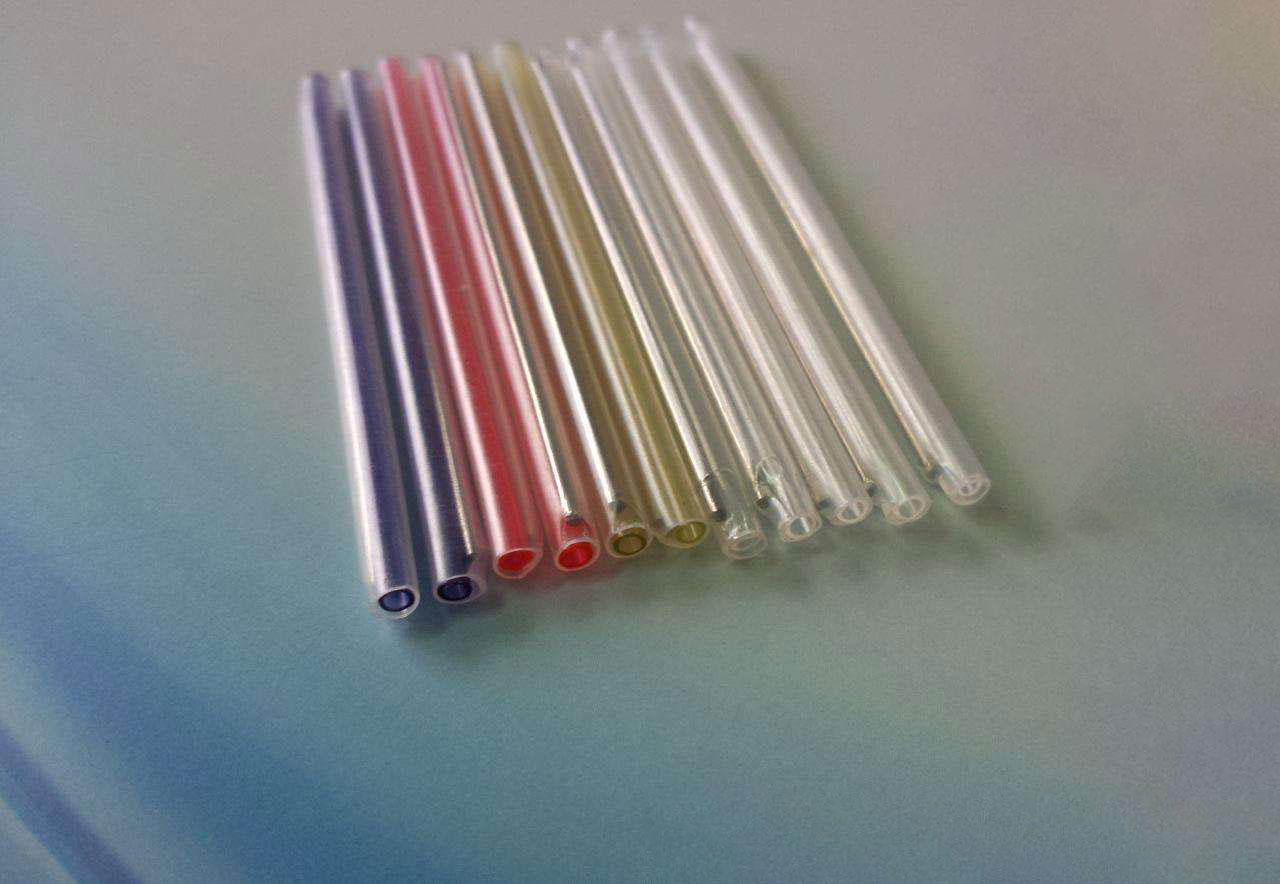

FOSP光钎保护套管

产品特性:
具有很好的防潮和保护性能;
透明的套管方便在收缩前更容易的熔接;
可以很方便地使用,并避免在安装过程中对光纤的损坏。

操作温度范围:
操作温度: -45˚C~100˚C
最低收缩温度 : 70˚C
完全收缩温度 : 120˚C以上

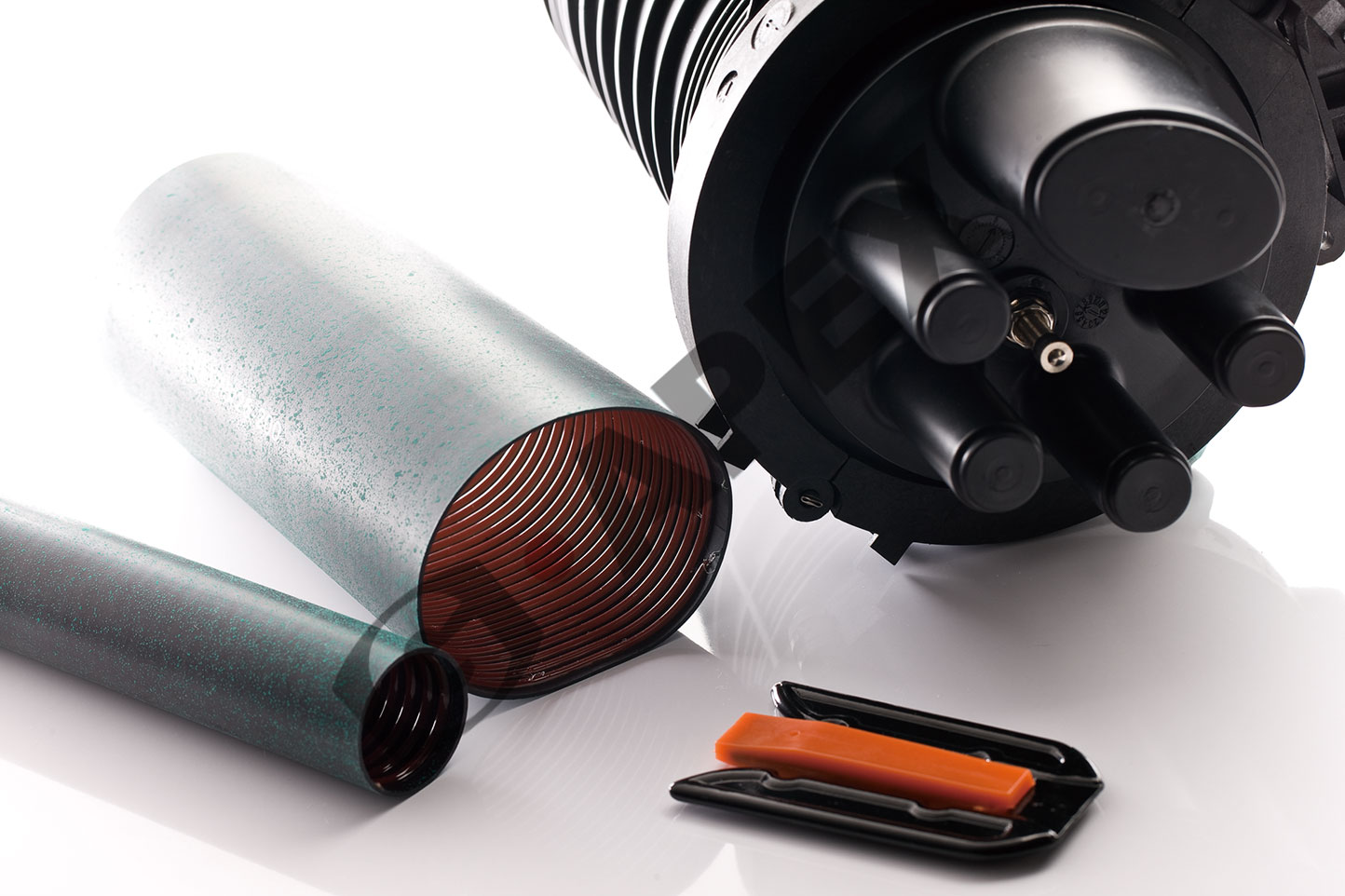

配套产品有:ADW光钎接续盒专用防水热缩套管

ADW 光钎接续盒专用防水热缩套管

光纤热缩管因为其优质的性能,在网络主干线路中占据的重要的作用,如何去使用光纤热缩管对于使用者来说尤为重要,光纤热缩管的使用主要分为五个步骤:
1、剥光缆外层。
操作过程中,旋转护套切割刀,同时留意观察切口处,看见白色的聚酯带,停止进刀并取下切割刀。
2、固定光缆并留意纤芯纤芯束管。
光缆剥开外层后,需要将光缆固定在光缆接头盒内。剥开纤芯管。做好光纤熔接前的准备工作。此外,还应该注意:
A、纤芯束管不能扭绞。在固定光缆之前,必须注意纤芯束管所处位置,加强件穿过固定螺丝时,加强件的下面必须是填充束管,不能是纤芯束管,纤芯束管必须处于加强件进入光纤收容盘的同侧,不能在加强件上扭绞。
B、加强件的长度要合适。纤芯束管的位置确定好后,就可以固定光缆了。
C、纤芯束管的开剥长度要合适。光纤固定好后,就可以开剥纤芯束管了。开剥长度过长,抵到光纤热缩管放置槽,在盘纤时就会损伤余纤;开剥长度过短,纤芯束管固定时,固定卡子就会卡在光纤上,容易损伤光纤。
因此,一般将它开剥到过了两个固定卡口为宜,在这个长度纤芯束管不会造成光纤受力损伤,也能很好地固定。但固定时光纤热缩管卡子不能卡得过紧,否则纤芯束管的光纤会因受力增加损耗,时间长了光纤就会断裂,给工程留下隐患。

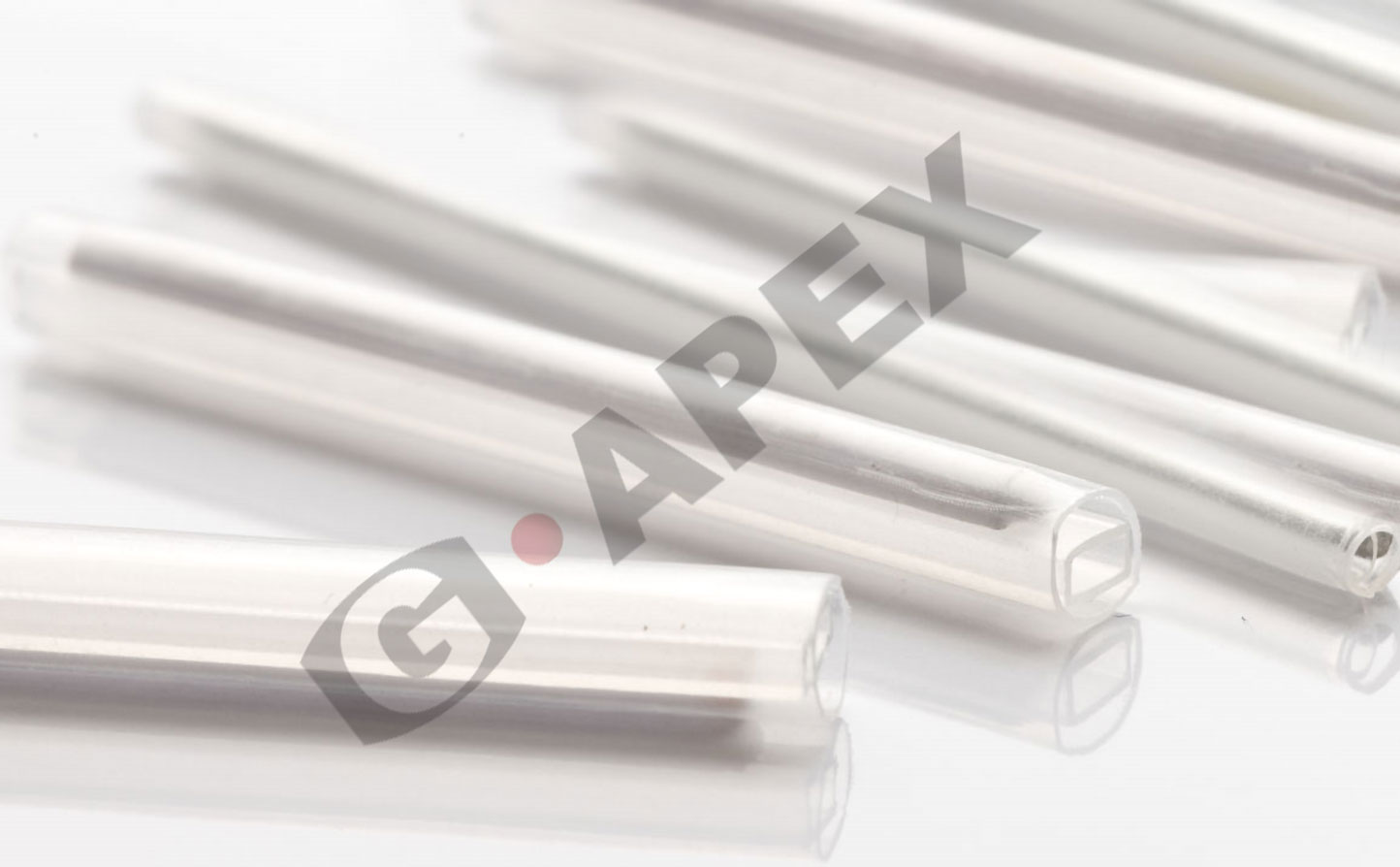

光纤热缩管

3、光纤的熔接。
光纤的接续直接关系到工程的质量和寿命,其关键在于光纤端面的制备。光纤端面平滑,没有毛刺或缺陷,熔接机能够很好地接受确认,并能做出满足工程要求的接头,如果光纤端面不合格,熔接机则拒绝工作,或接出的接头损耗很大,不符合工程要求。
熔接机是光纤熔接的关键设备,也是一种精密程度很高且价格昂贵的设备。在使用过程中必须严格按照规程来操作,否则可能造成重大损失。特别需要注意的是熔接机的操作程序,光纤热缩管的长度设置应和要求相符。
4、余纤的保护。
光纤熔接好后,既要对光纤进行热缩管保护,还要对余纤进行盘留。
A、光纤在盘纤过程中,盘纤弯曲半径不能太小,一般不能小于4mm。弯曲半径太小,容易造成折射损耗过大和色散增大。时间长了,也可能出现断纤现象。
B、在盘纤时,注意光纤的扭曲方向,一般是倒"8"字型,注意不要扭断光纤,盘完后将光纤全部放入收容盘的挡板下面,避免封装时损伤光纤。
5、接头盒的密封。
在实际的综合布线项目中,光缆接头盒的密封是很重要的。因为光缆的接头盒如果进水,光纤表明就很容易产生微小裂痕。如果长时间被水浸泡,光纤就会断裂,并且光缆接头盒是埋在地下的居多。所以接头盒密封很重要。


本文由东莞云林原创,欢迎关注,带你一起长知识!
