欢迎访问:东莞市云林应用材料有限公司官方网站
G-APEX热缩管-全球知名品牌!
20年热缩管研发经验!
服务热线
13421943866
当前位置:主页 > 技术文章 >

无卤阻燃热缩套管的优势及其制备方法

文章出处:http://www.g-apex.cn 作者:东莞云林 人气: 时间:2020-06-12 15:01 【
无卤阻燃热缩套管的优势及其制备方法

为了满足特殊场合及恶劣条件下使用需要,无卤热收缩套管具有良好的机械、绝缘效果,以及耐老化,耐腐朽,强度好,使用寿命超过 20 年,使用简便,并且具有十分好的阻燃性能。 含卤素的热收缩套管虽然也具备良好的阻燃性能,但,火灾发生时,这类含卤阻燃材料会产生大量的烟雾和有毒的腐蚀性卤化氢气体,造成二次危害。

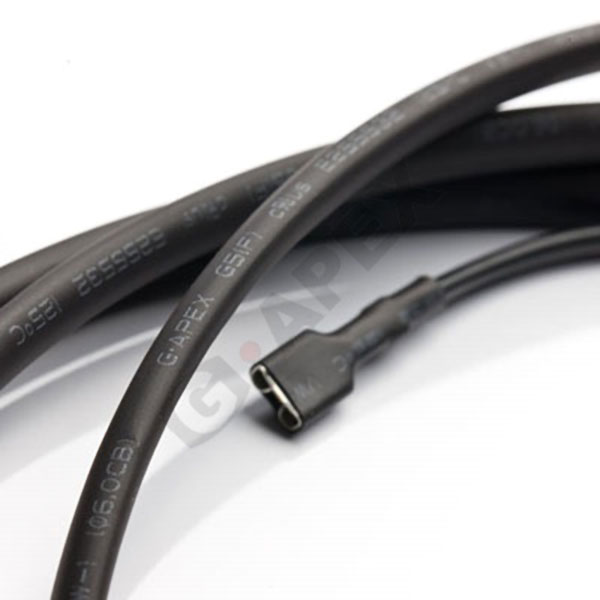

G5-CB - 超薄型热缩套管

无卤阻燃热收缩套管为无卤阻燃,燃烧时不释放有毒有害气体、烟密度低,符合 IEC61249 无卤指令:Br、 Cl 含量< 900ppm, Br+Cl < 1500ppm 。 无卤阻燃热收缩套管的热收缩、机械、 电学、阻燃、耐腐蚀、耐盐雾、耐溶剂等性能良好 。

无卤阻燃热收缩套管按照重量份数比,包括:乙烯乙酸乙烯酣共聚物、马来酸酐接枝聚合物、砫酮母粒、超细表面处理活性氢氧化镁、硐酸锌、表面处理超细红磷、有机氮磷阻燃剂、润滑剂、抗氧剂、敏化交联剂、色母。

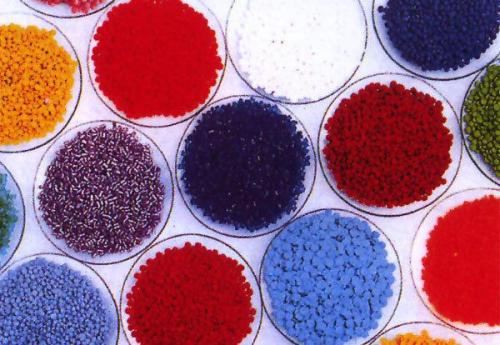

色母粒

母料加工步骤:将各个组份按照配比加入密炼混合机在 100-130 摄氏度进行混炼,再然后在双螺杆挤出机130-160摄氏度下进行混炼、挤出、拉条、水冷、风冷、切粒,得到无卤热收缩套管材料母粒;

挤出步骤:母粒在配有口模、芯棒的螺杆挤出机中,在100-160摄氏度温度下挤出成管材;
无卤阻燃热缩套管
辐照步骤:挤出管材 在2.0MeV以上能量电子加速器辐射交联,辐照剂量为 3.0Mrad-16. 0Mrad;

扩张步骤:辐照后管材在110-220摄氏度下 ,在真空扩张设备进行2倍或者3倍扩张后,冷却、定型即可以得到无卤阻燃热收缩套管。



本文由东莞云林原创,欢迎关注,带你一起长知识!
